Benchy là công cụ kiểm tra 3D Printer hiệu quả, nhưng để nâng tầm chất lượng in, người dùng cần khám phá các mô hình chuyên biệt hơn. Mỗi mô hình này được thiết kế để thử nghiệm các chức năng in khác nhau, từ cài đặt rút dây (retraction settings), khả năng bắc cầu (bridging) cho đến các góc vượt (overhang angles). Việc kiểm tra đa dạng các bản in này sẽ giúp bạn hiểu rõ cách thức hoạt động của máy móc trong nhiều tình huống khác nhau.
Các mô hình này giúp phát hiện chi tiết hiệu chỉnh nhỏ như độ chính xác hay độ trơn tru của khớp, đơn giản hóa việc khắc phục lỗi và ngăn chặn thất bại ở bản in phức tạp. Khi bạn thử nghiệm những mô hình này, bạn sẽ nhận thấy rằng những thay đổi nhỏ trong cài đặt phần mềm cắt lát (slicer settings) hoặc phần cứng máy in có thể tạo ra sự khác biệt đáng kể, đảm bảo mỗi sản phẩm in 3D của bạn đều đạt chất lượng cao nhất.
9. Cali Cat: Kiểm Tra Cơ Bản, Độ Bám Dính Và Khả Năng Vượt Góc
Cali Cat là một mô hình nhỏ gọn nhưng cực kỳ hữu ích, có thể cho bạn biết máy in của mình xử lý các góc vượt (overhangs), chi tiết và độ bám dính bàn in (bed adhesion) tốt đến mức nào. Với thời gian in nhanh, bạn có thể nhanh chóng phát hiện các vấn đề liên quan đến độ bám dính của vật liệu in trên bàn in. Nếu bạn nhận thấy những lỗi nhỏ như tình trạng bắc cầu (bridging) không đều hoặc các góc bị cong vênh, bạn có thể khắc phục chúng bằng cách điều chỉnh cài đặt làm mát hoặc lớp đầu tiên.
Cali Cat cũng giúp kiểm tra hiện tượng tạo sợi (stringing) giữa tai hoặc đuôi; khắc phục bằng cách điều chỉnh khoảng cách rút dây (retraction distance) hoặc tốc độ quạt làm mát. Một mô hình Cali Cat được in ra một cách mượt mà và chính xác là dấu hiệu cho thấy máy in của bạn đã sẵn sàng cho những bản in lớn hơn và phức tạp hơn.
Thiết kế dễ sử dụng của Cali Cat cho phép bạn quan sát cách máy in xử lý các góc vượt khi bạn thử nghiệm các loại sợi in (filaments) hoặc cài đặt slicer khác nhau. Ví dụ, nếu bạn thấy các lớp bị chảy xệ ở khu vực cằm của mèo, bạn có thể giảm tốc độ in hoặc cải thiện hệ thống làm mát. Bằng cách thử nghiệm những thay đổi này trên một mô hình nhỏ, bạn có thể tránh được các vấn đề khi in những chi tiết lớn hơn trong tương lai.
8. Khối Lập Phương XYZ: Tối Ưu Độ Chính Xác Kích Thước Và Góc Cạnh
Khối lập phương hiệu chuẩn XYZ là một công cụ không thể thiếu để kiểm tra độ chính xác của máy in 3D theo ba chiều. Sau khi in, bạn có thể dùng thước kẹp (calipers) để đo từng cạnh, đảm bảo chiều dài, chiều rộng và chiều cao đúng như mong muốn. Nếu các phép đo không khớp, bạn thường có thể khắc phục bằng cách thay đổi cài đặt bước trên mỗi milimét (steps-per-millimeter) hoặc tốc độ dòng chảy (flow rate).
Độ sắc nét của các góc cạnh của khối lập phương cũng có thể cho biết liệu máy in có vấn đề hay không. Nếu các góc bị bo tròn hoặc các đường lớp (layer lines) không đồng đều, bạn có thể cần siết chặt dây đai hoặc giảm cài đặt gia tốc (acceleration settings). Điều này sẽ giúp bạn đạt được hình dạng hình học nhất quán và ngăn các bản in lớn hơn hoặc phức tạp hơn bị biến dạng.
Kiểm tra với các khối kích thước khác nhau để đảm bảo độ chính xác ở tỷ lệ lớn. Nếu khối nhỏ tốt nhưng khối lớn lỗi, có thể do hao mòn máy, lệch trục Z hoặc môi trường in quá nóng. Thường xuyên kiểm tra những yếu tố này sẽ giúp máy in của bạn duy trì hiệu suất in đáng tin cậy.

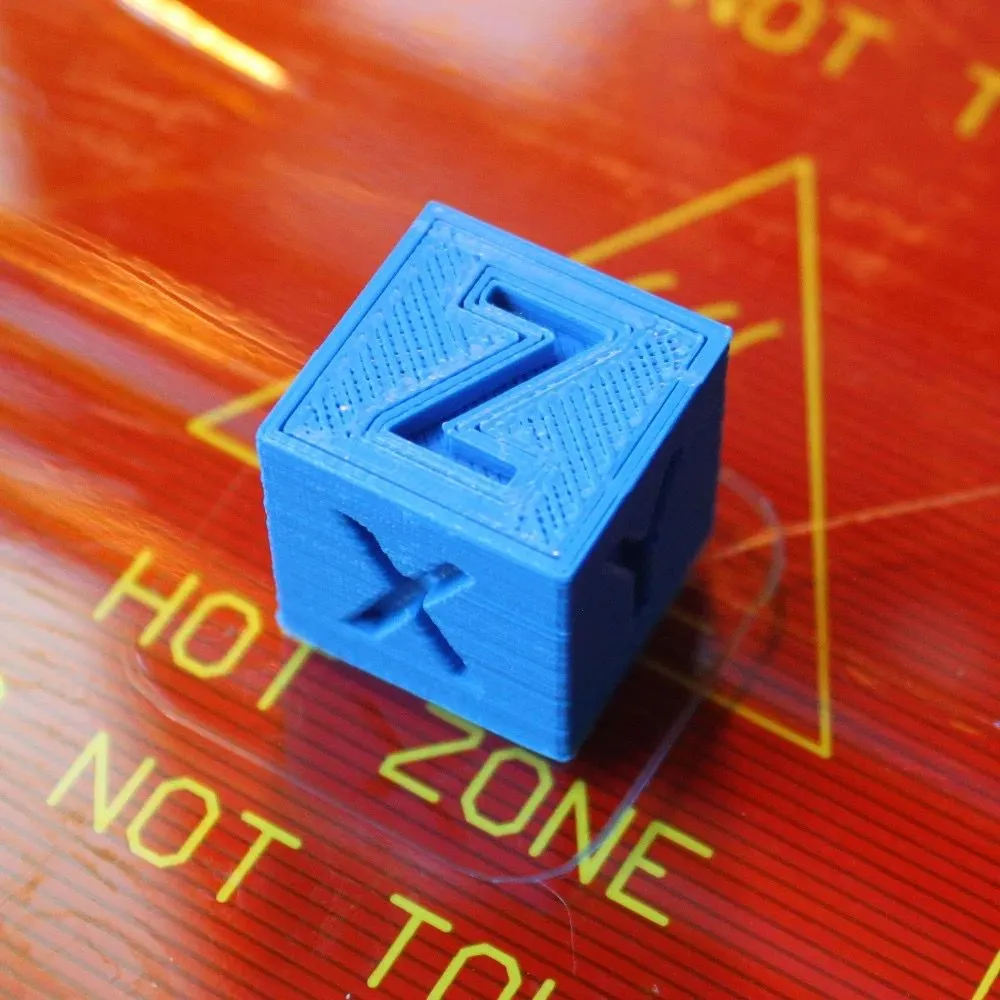

Mô hình khối lập phương XYZ dùng để hiệu chỉnh độ chính xác kích thước máy in 3D
7. 3D Hubs Marvin: Đánh Giá Khả Năng Bắc Cầu Và Chi Tiết
Marvin nổi bật với thiết kế móc khóa độc đáo và biểu tượng dập nổi nhỏ ở mặt trước. Đây là một mô hình kiểm tra tuyệt vời để đánh giá cài đặt làm mát và bắc cầu của máy in. Nếu bạn thấy bất kỳ sự chảy xệ hoặc các sợi in rơi ra trong khu vực móc khóa, hãy điều chỉnh làm mát hoặc tốc độ bắc cầu. Mô hình này cũng cho thấy lỗi rút dây hoặc gia nhiệt sợi in không đúng cách.
Phần đỉnh tròn của mô hình cũng giúp phát hiện các lỗi tạo vân tròn (ring artifacts) hoặc sự đùn sợi không đều. Nếu bạn thấy các rãnh hoặc sự dịch chuyển ảnh hưởng đến bề mặt mịn của Marvin, hãy siết chặt dây đai hoặc điều chỉnh tốc độ cắt lát.
Giống như Benchy, Marvin có kích thước nhỏ gọn, cho phép bạn kiểm tra nhiều bản in trong thời gian ngắn. Bạn có thể thử nghiệm các nhiệt độ vòi phun hoặc tốc độ in khác nhau trên nhiều mô hình Marvin mà không tốn quá nhiều sợi in. Nếu bạn thấy sự cải thiện trong khả năng bắc cầu, tính đồng nhất của lớp và các chi tiết sắc nét, điều đó có nghĩa là các điều chỉnh hiệu chuẩn của bạn đang hoạt động hiệu quả.
6. Thước Đo Dung Sai (Tolerance Gauge): Tiết Lộ Khe Hở Và Điểm Ma Sát
Thước đo dung sai là một bản in nhỏ với các chốt hoặc khe có kích thước khác nhau. Bằng cách kiểm tra xem chốt nào khớp với nhau một cách dễ dàng và chốt nào không, bạn có thể tìm ra cài đặt hoàn hảo cho máy in 3D của mình. Bằng cách này, bạn có thể đảm bảo các bộ phận của mình di chuyển trơn tru, không bị giãn nở quá mức, hoặc thậm chí chọn được loại sợi in phù hợp.
Nếu các bộ phận của bạn quá khít, bạn có thể điều chỉnh cài đặt rút dây (retraction) hoặc nhiệt độ. Ngược lại, nếu dung sai quá lỏng, bạn có thể thực hiện những thay đổi tương tự đối với cài đặt phần mềm cắt lát (slicer settings). Hãy chú ý đến bất kỳ vết lồi hoặc gờ nào trên các bộ phận, đặc biệt là tại các điểm chúng tiếp xúc.
Nếu bạn thấy hiện tượng tạo sợi (stringing) giữa các chốt, bạn có thể cần giảm nhiệt độ vòi phun hoặc tăng tốc độ di chuyển. Nếu các bộ phận không khớp trơn tru, cần kiểm tra lại cài đặt cơ học máy in.

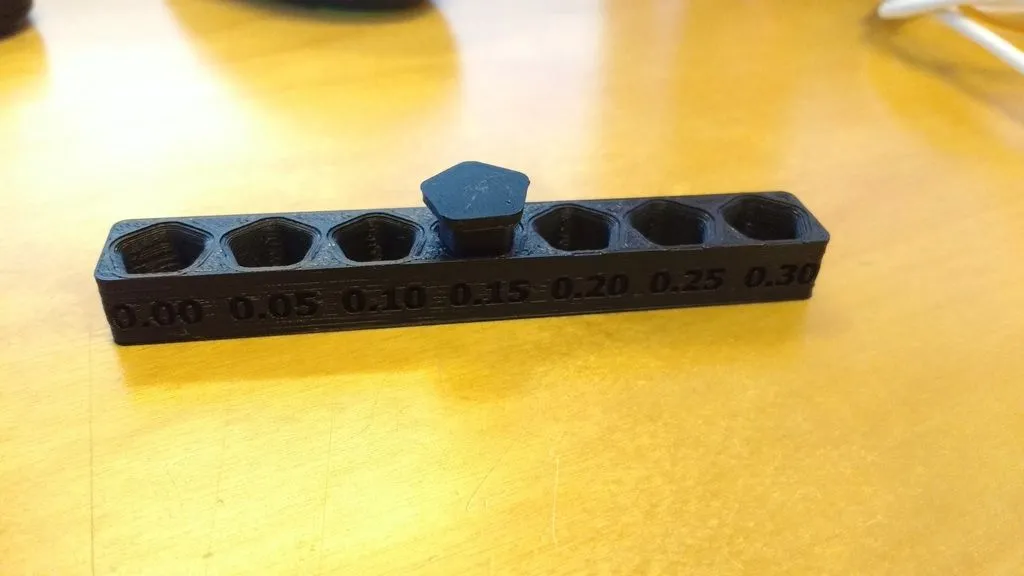

Mô hình thước đo dung sai hiển thị các khe hở và điểm ma sát trong in 3D
5. Rồng Khớp Nối (Articulated Dragon): Kiểm Chứng Độ Chính Xác Khớp In Liền
Bạn đã bao giờ thấy bản in rồng khớp nối chưa? Những mô hình này còn được gọi là in liền (print-in-place) vì máy in 3D in tất cả các phân đoạn của nó liên tục. Các phân đoạn này có các khớp bản lề có thể di chuyển sau khi bản in hoàn tất. Thiết kế này cực kỳ hữu ích trong việc tìm ra các vấn đề rút dây (retraction issues). Nếu cài đặt rút dây bị sai lệch, các khe hở nhỏ giữa các phân đoạn có thể bị lấp đầy bởi sợi in lạc. Vì vậy, nếu bạn nhận thấy bất kỳ khoảng trống nào, chỉ cần điều chỉnh khoảng cách hoặc tốc độ rút dây, và bạn sẽ có một bản in hoàn hảo.
Ngoài ra, thân rồng cũng có thể giúp xác định liệu việc cân bằng bàn in (bed leveling) có bị lệch hay không. Nếu một số khớp bản lề bị kẹt trong khi các khớp khác hoạt động, bề mặt xây dựng có thể cao hơn một chút ở một phía. Vì vậy, hãy dành thời gian để cân bằng bàn in và đảm bảo mọi thứ đều mượt mà. Bằng cách này, mỗi phân đoạn sẽ di chuyển linh hoạt, mang lại một con rồng không chỉ đẹp mắt mà còn hoạt động hiệu quả.
Nếu bạn nhận thấy hiện tượng tạo sợi (stringing) hoặc các vết bẩn giữa các phân đoạn, hãy kiểm tra kỹ hơn và thực hiện các điều chỉnh cần thiết. Bạn sẽ ngạc nhiên về mức độ tốt hơn của con rồng về cả hình thức và chức năng. Bên cạnh rồng, bạn có thể khám phá nhiều mô hình khớp nối khác như xương khủng long hay động vật hoang dã.
4. Tháp Nhiệt Độ (Temperature Tower): Tối Ưu Nhiệt Độ Vòi Phun Và Hiệu Suất
Tháp nhiệt độ cho phép bạn in các phần khác nhau ở các mức nhiệt độ khác nhau. Bạn có thể tìm thấy phạm vi nhiệt độ hoàn hảo cho sợi in của mình bằng cách quan sát phần nào trông đẹp nhất. Nếu nhiệt độ quá cao, sợi in có thể không liên kết tốt hoặc đổi màu lạ. Nếu nhiệt độ quá thấp, sợi in có thể không được đùn ra hoàn toàn hoặc không dính vào bàn in.
Hãy quan sát cách sợi in liên kết với nhau ở mỗi nhiệt độ. Nếu có ít hiện tượng tạo sợi (stringing) hơn ở một điểm nhất định, đó có thể là nhiệt độ tốt nhất. Bạn cũng có thể thay đổi tốc độ quạt để cải thiện quá trình. Một số vật liệu cần nhiều làm mát hơn ở nhiệt độ cao hơn.
Hãy xem xét cách mỗi phần tách ra khỏi các cấu trúc hỗ trợ (supports) và liệu nó có bị cong vênh gần đáy hay không. Ngay cả một thay đổi nhỏ về nhiệt độ cũng có thể ảnh hưởng đến khả năng bám dính và co rút của sợi in. Khi bạn tìm thấy nhiệt độ hoàn hảo, bạn có thể in ra những vật phẩm mịn hơn mà không phải liên tục thử các cài đặt khác nhau.

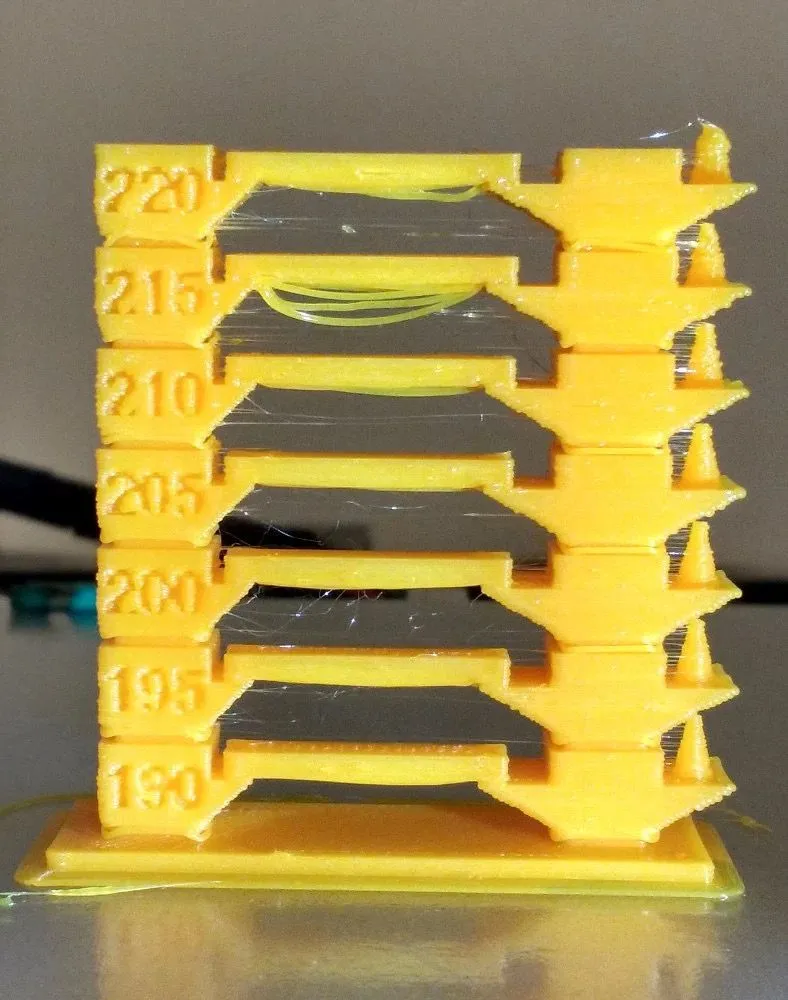

Tháp nhiệt độ giúp tối ưu cài đặt nhiệt độ vòi phun cho vật liệu in 3D
3. Mô Hình All-in-One: Kết Hợp Nhiều Tính Năng Khó Trong Một Lần In
Mô hình hiệu chuẩn All-in-One là một đồng minh đáng tin cậy giúp giải quyết tất cả các thách thức của máy in của bạn. Nó bao gồm các bài kiểm tra vượt góc (overhang), các trụ nhỏ, các nhịp bắc cầu (bridging spans), và thậm chí cả khắc chữ nổi, tất cả trong một lần in. Bằng cách này, bạn không lãng phí sợi in mà vẫn có được cái nhìn rõ ràng về mức độ hiệu chuẩn của máy in. Bạn có thể nhanh chóng phát hiện các khu vực cần chú ý, như các góc vượt dốc.
Bạn cũng có thể so sánh các phần khác nhau của cùng một bản in để xem tốc độ quạt hoặc nhiệt độ in ảnh hưởng đến từng tính năng như thế nào. Nếu các trụ trông ổn nhưng hiện tượng tạo sợi (stringing) là một vấn đề, bạn biết chính xác cần phải sửa gì. Sau khi thay đổi cài đặt slicer, hãy in lại cùng một tệp và quan sát sự cải thiện diễn ra.
Mô hình này cho phép bạn kiểm tra nhiều thứ cùng lúc, giúp việc tinh chỉnh máy in dễ dàng hơn. Bạn có thể chỉ cần hai hoặc ba lần điều chỉnh để đạt được kết quả hoàn hảo cho từng tính năng. Khi bạn có một bản in All-in-One sạch sẽ, bạn có thể tự tin thực hiện các thiết kế phức tạp hơn.
2. Mô Hình Ếch Cây (Tree Frog): Kiểm Tra Đường Cong Và Khả Năng Vượt Góc
Mô hình ếch cây là một cách tuyệt vời để phát hiện bất kỳ vấn đề nào với khả năng vượt góc (overhang) hoặc bắc cầu (bridging). Các bề mặt cong và chân góc cạnh của con ếch có thể nhanh chóng cho thấy nếu có bất kỳ lớp in bị chảy xệ hoặc vấn đề rút dây (retraction issues) nào. Hãy chú ý kỹ đến các chuyển tiếp giữa các phần cong; bạn có thể tìm thấy bất kỳ vấn đề rút dây nào tại đó.
Nếu các chi của bạn mịn màng, máy in của bạn có thể xử lý các thay đổi hướng mà không hiển thị các đường nối (seams). Tuy nhiên, nếu bạn nhận thấy các vết gồ dọc theo các cạnh cong, bạn có thể cần điều chỉnh cài đặt gia tốc (acceleration) và giật (jerk settings). Tinh chỉnh các cài đặt này sẽ đảm bảo các đường lớp đồng nhất và ngăn chặn sự dịch chuyển đột ngột trong chuyển động in.
Hình dáng thân thiện này cũng kiểm tra độ bám dính nơi các dấu chân nhỏ của ngón chân chạm vào bề mặt xây dựng. Nếu một số ngón chân bị nhấc lên hoặc cong vênh, bạn có thể cần điều chỉnh nhiệt độ bàn in hoặc thêm một vành (brim). Khi in thành công mô hình ếch cây cân đối, bạn sẽ tự tin hơn trong việc kiểm soát hình học cong, độ bám dính và các góc vượt.

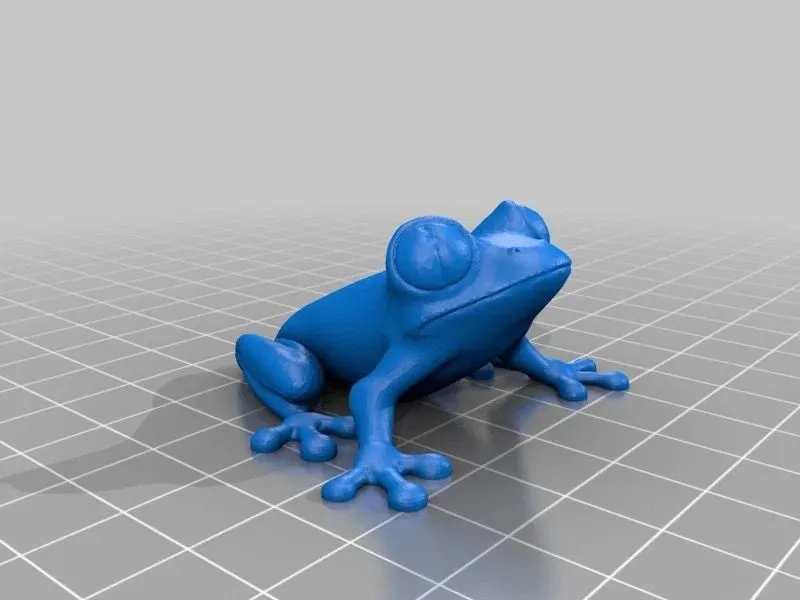

Mô hình ếch cây để kiểm tra khả năng in các đường cong và vượt góc (overhang) của máy in 3D
1. Bulbasaur Low-poly: Nổi Bật Góc Cạnh Và Ranh Giới Bề Mặt Rõ Ràng
Một mô hình low-poly như Bulbasaur có thiết kế đa diện hoàn hảo để kiểm tra xem máy in của bạn có thể sao chép chính xác các bề mặt góc cạnh hay không. Mỗi mặt phẳng (facet) phải trông sắc nét và rõ ràng, không có các cạnh mờ hoặc sợi in thừa. Bạn có thể thay đổi tốc độ dòng chảy (flow rate) và tốc độ in để cải thiện chi tiết nếu bạn thấy bất kỳ rãnh nào.
Một điều cần thiết khác cần xem xét là liệu máy in có in nhất quán trên các bề mặt phẳng hay không. Những vấn đề nhỏ như sọc (banding) hoặc nốt sần (zits) có thể có nghĩa là cần điều chỉnh cài đặt rút dây (retraction settings) hoặc hệ số đùn (extrusion multiplier). Nếu bạn làm như vậy, bạn có thể loại bỏ các khuyết điểm và giữ được các đường đa giác sắc nét của mô hình.
Mô hình này cũng cho thấy nơi các lớp gặp nhau ở các góc sắc nét. Nếu các mặt phẳng lẽ ra phải gặp nhau một cách trơn tru lại có các bước hoặc khe hở nhìn thấy được, điều đó có thể có nghĩa là độ căng dây đai hoặc độ rơ cơ học trong khung máy bị lệch. Phát hiện và khắc phục các vấn đề này sẽ giúp bạn tự tin hơn khi thực hiện những bản in phức tạp.

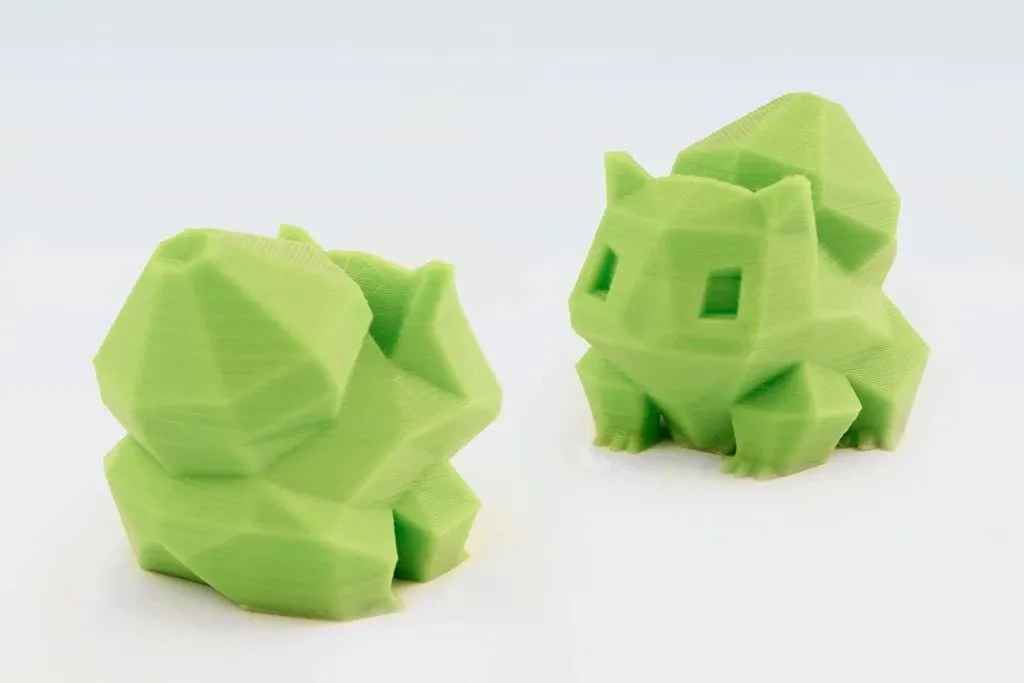

Mô hình Bulbasaur low-poly với nhiều góc cạnh sắc nét để kiểm tra độ chính xác máy in 3D
Nơi Tìm Các Mô Hình Kiểm Tra 3D Printer
Bạn có thể tìm thấy nhiều phiên bản và biến thể của tất cả các mô hình kiểm tra máy in 3D này. Nếu bạn muốn tìm những mô hình cụ thể mà chúng tôi đã đề cập ở trên, đây là danh sách tiện dụng cùng với các liên kết.
| Mô Hình Kiểm Tra 3D Printer | Liên Kết |
|---|---|
| Cali Cat | https://www.thingiverse.com/thing:1545913 |
| Khối lập phương XYZ | https://www.thingiverse.com/thing:1278865 |
| 3D Hubs Marvin | https://www.thingiverse.com/thing:215703 |
| Thước đo dung sai | https://www.thingiverse.com/thing:2358017 |
| Rồng khớp nối | https://www.thingiverse.com/thing:5337105 |
| Tháp nhiệt độ | https://www.thingiverse.com/thing:2615842 |
| Mô hình All-in-One Calibration Test | https://www.thingiverse.com/thing:2656594 |
| Mô hình ếch cây | https://www.thingiverse.com/thing:18479 |
| Bulbasaur Low-poly | https://www.thingiverse.com/thing:327753 |
Tận Dụng Các Mô Hình Này Để Nâng Cao Kỹ Năng In 3D Của Bạn
Thay vì chỉ sử dụng một vật thể kiểm tra duy nhất, việc in đa dạng các mô hình có thể giúp bạn khắc phục sự cố máy in 3D một cách toàn diện hơn. Mỗi thiết kế cung cấp những manh mối quan trọng về các vấn đề tiềm ẩn như lỗi rút dây (retraction issues), sự cố in lỗi hoặc các sai lệch cơ học. Bạn có thể sử dụng những manh mối này để điều chỉnh cài đặt phần mềm cắt lát (slicer settings) hoặc phần cứng, đảm bảo các bản in của bạn luôn đạt chất lượng tốt hơn và đáng tin cậy hơn.
Việc sử dụng các vật thể kiểm tra khác nhau cũng làm cho quá trình này trở nên thú vị, vì bạn có thể ngay lập tức thấy máy in của mình hoạt động như thế nào trong nhiều lĩnh vực. Trải nghiệm với dung sai chặt chẽ và các bề mặt cong sẽ giúp bạn tự tin hơn khi thực hiện các dự án phức tạp hơn trong tương lai. Hãy tiếp tục thử nghiệm với các mô hình này và thực hiện các điều chỉnh cần thiết; máy in 3D của bạn sẽ luôn sẵn sàng cho mọi dự án sáng tạo. Hãy bắt đầu hành trình tối ưu hóa ngay hôm nay!
