OPNsense là một phần mềm tường lửa mạnh mẽ, sở hữu nhiều tính năng vượt trội mà các router thông thường khó có được. Một trong số đó là khả năng Traffic Shaping (điều tiết lưu lượng). Nghe có vẻ lạ lẫm, nhưng tính năng này có thể cực kỳ giá trị để cải thiện mạng gia đình của bạn, đảm bảo hiệu suất hoạt động như mong đợi, đặc biệt khi bạn sở hữu đường truyền internet tốc độ cao. Với một kết nối có thể vượt qua 1Gb/giây, việc tối ưu OPNsense Traffic Shaping có thể nâng cao hiệu suất tổng thể ngay từ phía tường lửa. Phần tuyệt vời nhất là, việc cấu hình trong OPNsense lại vô cùng đơn giản.
Traffic Shaping Là Gì Và Tại Sao Nó Quan Trọng Với Mạng Của Bạn?
Hãy hình dung có hai máy tính trong cùng mạng LAN, cả hai đều đang kết nối internet. Một máy đang xem video YouTube, trong khi máy còn lại tham gia cuộc gọi video. Hai thiết bị này sẽ chia sẻ băng thông có sẵn, cả trong mạng LAN và đi qua tường lửa. Điều mà nhiều người có thể không nhận ra là tất cả lưu lượng này có thể gây ra các vấn đề về hiệu suất mạng ngay trong nội bộ, và đây chính là lúc Traffic Shaping phát huy tác dụng thông qua các quy tắc và không gian dành riêng trên LAN.
Traffic Shaping (hay còn được gọi là Smart Queue Management trên một số router) bao gồm ba thành phần chính:
- Pipes (Đường dẫn): Đây là phần đầu tiên và có lẽ là quan trọng nhất của Traffic Shaping. Các đường dẫn này có thể được cấu hình với giới hạn băng thông tối đa, ví dụ như 50 Mbps. Chúng được sử dụng để định hướng lưu lượng đến và đi từ các thiết bị, dẫn đến vai trò của hàng đợi.
- Queues (Hàng đợi): Cho phép bạn ưu tiên lưu lượng trong một đường dẫn, ví dụ: ưu tiên chơi game hơn cuộc gọi video.
- Rules (Quy tắc): Quản lý ứng dụng, dịch vụ và thiết bị nào được ưu tiên và/hoặc bị hạn chế. Bằng cách kết hợp cả ba, chúng ta có thể tạo ra một giải pháp Traffic Shaping OPNsense mạnh mẽ.
Cách thức hoạt động của tính năng này là trì hoãn một cách hiệu quả các gói tin nhất định để ưu tiên những gói tin đã được chỉ định là quan trọng thông qua các quy tắc, thực chất là đặt chúng vào một hàng đợi để xử lý trong đường dẫn. Hãy tưởng tượng như xếp hàng chờ một trò chơi giải trí. Chúng ta muốn tách biệt các gói tin xếp hàng bình thường để truy cập dịch vụ với những gói tin được cấp “vé ưu tiên”. Mọi gói tin đều được xử lý kịp thời, nhưng các thiết bị và cổng được ưu tiên sẽ được xử lý trước mọi thứ khác. Nếu bạn thường xuyên chơi game, bạn có thể muốn cấu hình OPNsense để xử lý các gói tin liên quan đến game trước tiên.
Điều này có thể mang lại hiệu quả tích cực cho độ trễ mạng, vì chúng ta muốn tránh hiện tượng bufferbloat càng nhiều càng tốt.
Bộ định tuyến TP-Link, thiết bị mạng cơ bản so với OPNsense
Hiểu Rõ Bufferbloat Rating: Kẻ Thù Thầm Lặng Của Trải Nghiệm Mạng
Bufferbloat là hiện tượng khi thiết bị mạng, thường là tường lửa hoặc router, đệm quá nhiều dữ liệu, gây ra độ trễ không mong muốn. Nó có thể không đáng chú ý với những người chỉ lướt web thông thường, nhưng lại có thể gây ra sự hỗn loạn khi chơi game và thực hiện các tác vụ nhạy cảm với mạng khác. Trước khi áp dụng bất kỳ cài đặt nào cho OPNsense, thiết lập mạng LAN và kết nối ISP của tôi cho ra kết quả Bufferbloat rating (xếp hạng Bufferbloat) là A trên Waveform, một mức khá tốt.
Có nhiều công cụ kiểm tra độ trễ khác nhau, bao gồm Speedtest của Ookla và công cụ kiểm tra tốc độ của Waveform. Chúng tôi sử dụng Waveform cho bài viết này và các thử nghiệm, vì nó cung cấp một điểm số thực tế để dễ dàng xác định sự khác biệt sau khi điều chỉnh cài đặt OPNsense. Đó chính là điều mà chúng tôi gọi là Bufferbloat rating. Bạn sẽ muốn đạt được A+ nếu có thể, nhưng nói chung, chữ cái càng gần đầu bảng chữ cái thì Bufferbloat của bạn càng tốt.
Nếu không khắc phục các điểm số thấp hơn, các cuộc gọi video có thể bị giật lag, cuộc gọi VoIP (bao gồm cả qua Discord) có thể bị ngắt hoặc treo, và chơi game online thời gian thực sẽ là một thách thức lớn. Bạn đã bao giờ thử chơi Liên Minh Huyền Thoại với độ trễ cao chưa? Chắc chắn không vui chút nào. May mắn thay, với OPNsense, việc thực hiện một vài thay đổi trên giao diện quản trị web có thể tạo nên sự khác biệt đáng kinh ngạc.

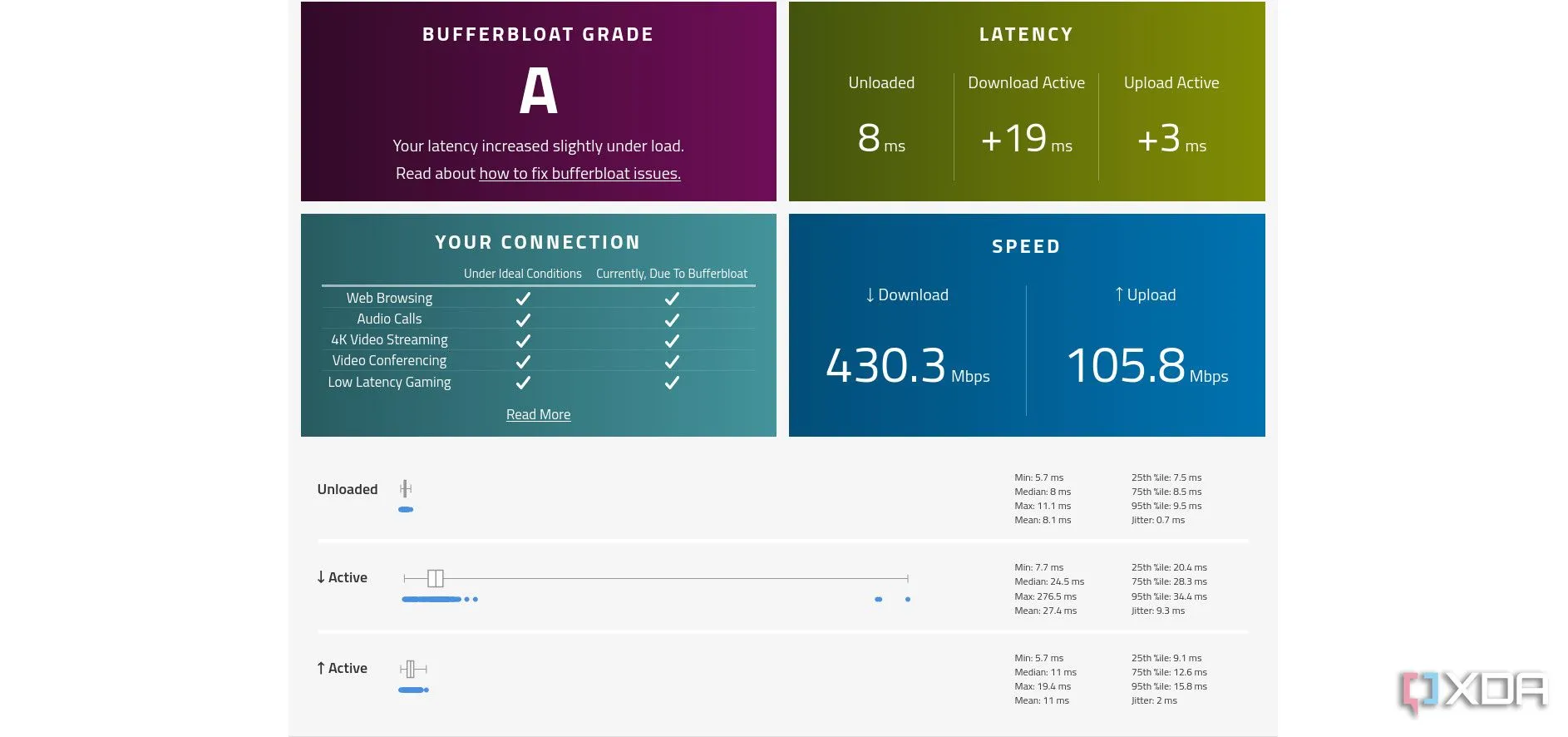

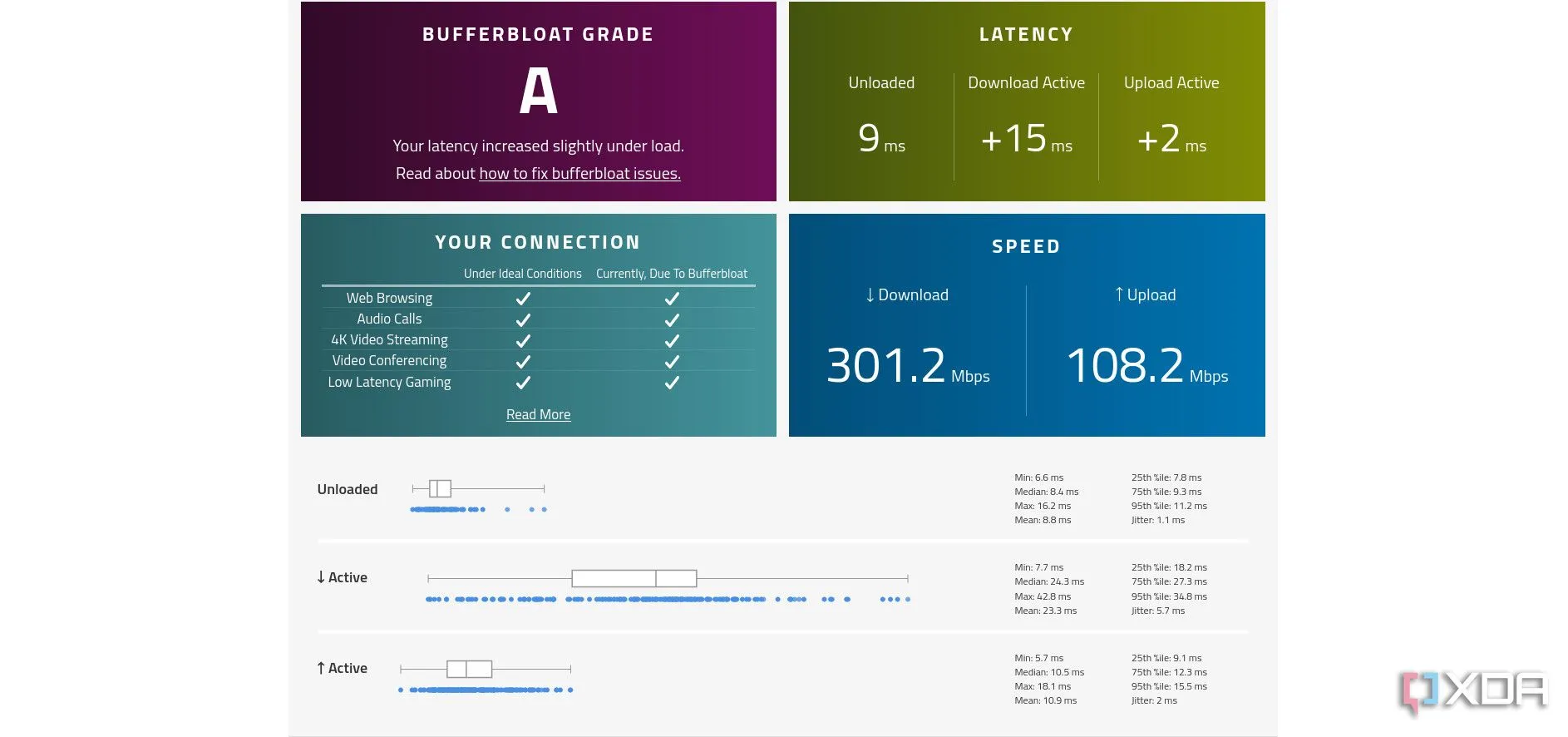

Kết quả kiểm tra Bufferbloat hạng A trước khi cấu hình Traffic Shaping trên OPNsense

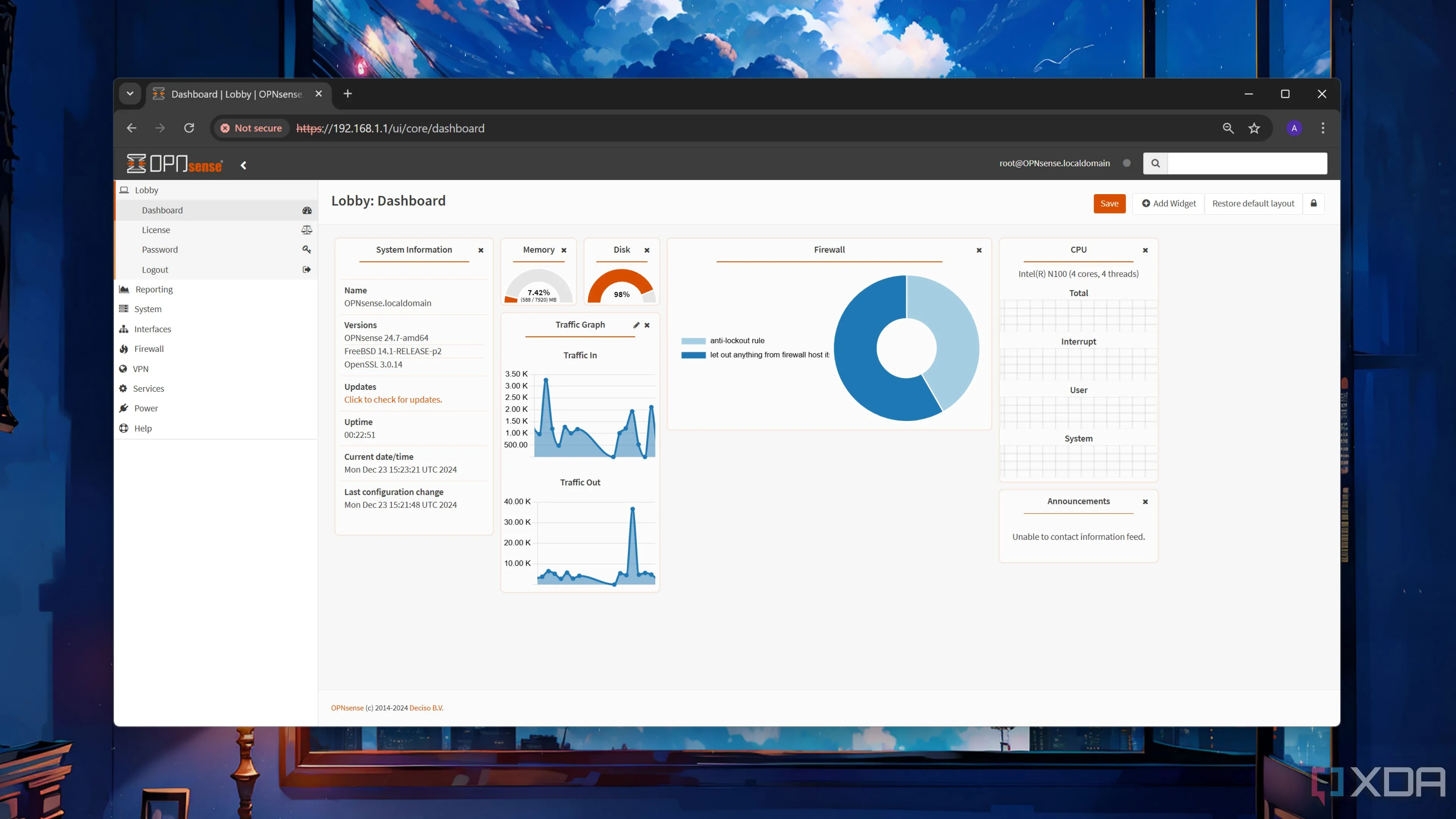

Giao diện Dashboard của OPNsense, trung tâm quản lý tường lửa mạnh mẽ
Hướng Dẫn Chi Tiết Cấu Hình OPNsense Traffic Shaping Để Tối Ưu Hiệu Năng
Hãy làm theo các bước dưới đây để cấu hình OPNsense Traffic Shaping trên tường lửa chạy OPNsense của bạn và trải nghiệm sự khác biệt rõ rệt trong hiệu suất mạng:
Ảnh chụp màn hình menu Firewall Shaper trong bảng điều khiển OPNsense
Bước 1: Thiết Lập Pipes (Đường Dẫn)
- Truy cập Firewall > Shaper > Pipes.
- Nhấp vào biểu tượng +.
- Bật Advanced mode.
- Đặt Bandwidth (Băng thông) bằng tốc độ download của mạng bạn.
- Đặt Queue (Hàng đợi) thành “2”.
- Thay đổi Scheduler type (Loại lập lịch) thành “FlowQueue-CoDel”.
- Nhập giá trị vào trường FQ-CoDel quantum. (Tính toán bằng cách nhân 300 cho mỗi 100 MB/s băng thông. Ví dụ: với 1Gb/s, giá trị sẽ là 3.000.)
- Nhập “Download” vào trường mô tả.

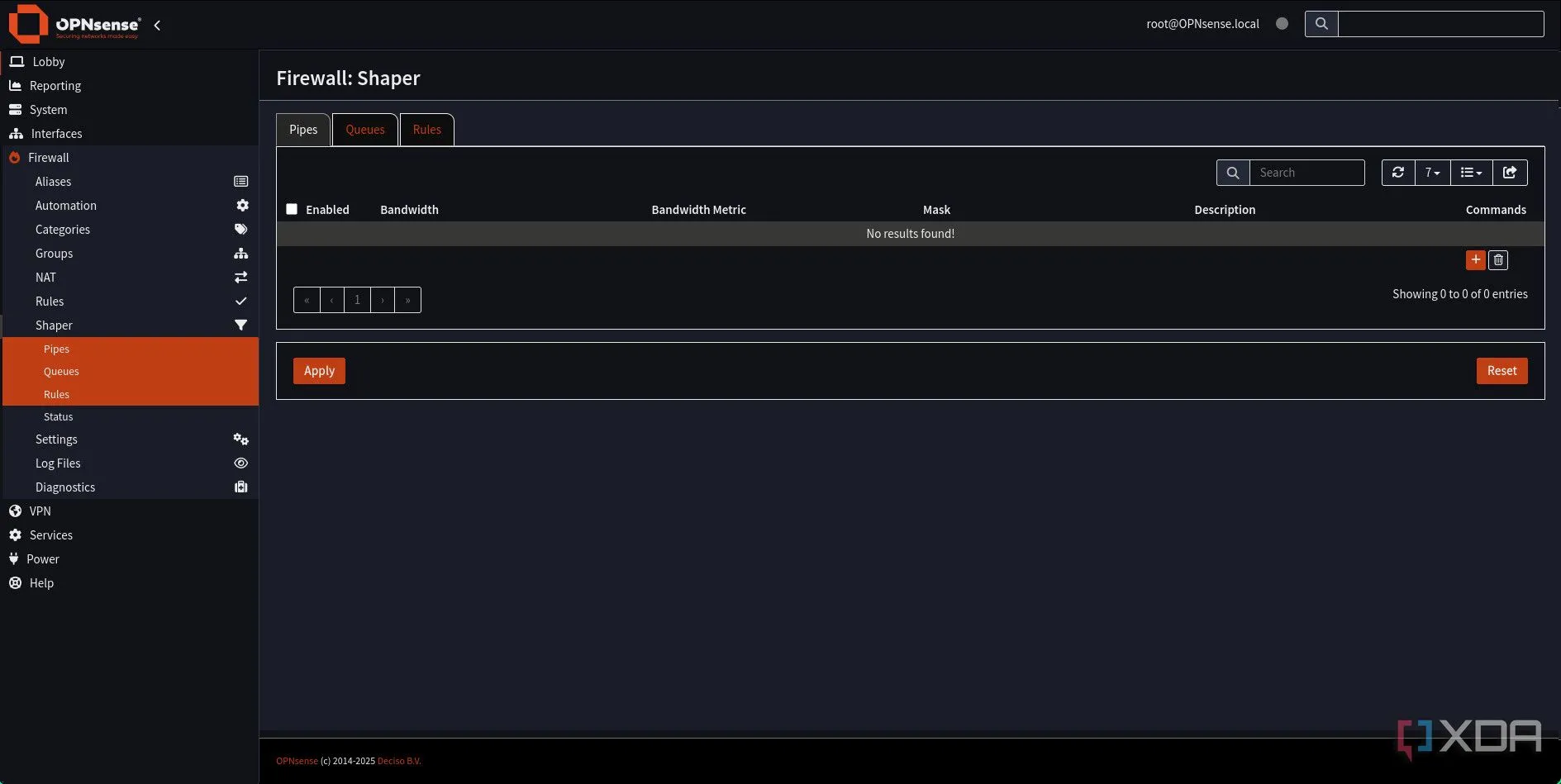

Giao diện cấu hình Pipes trong tính năng Traffic Shaping của OPNsense

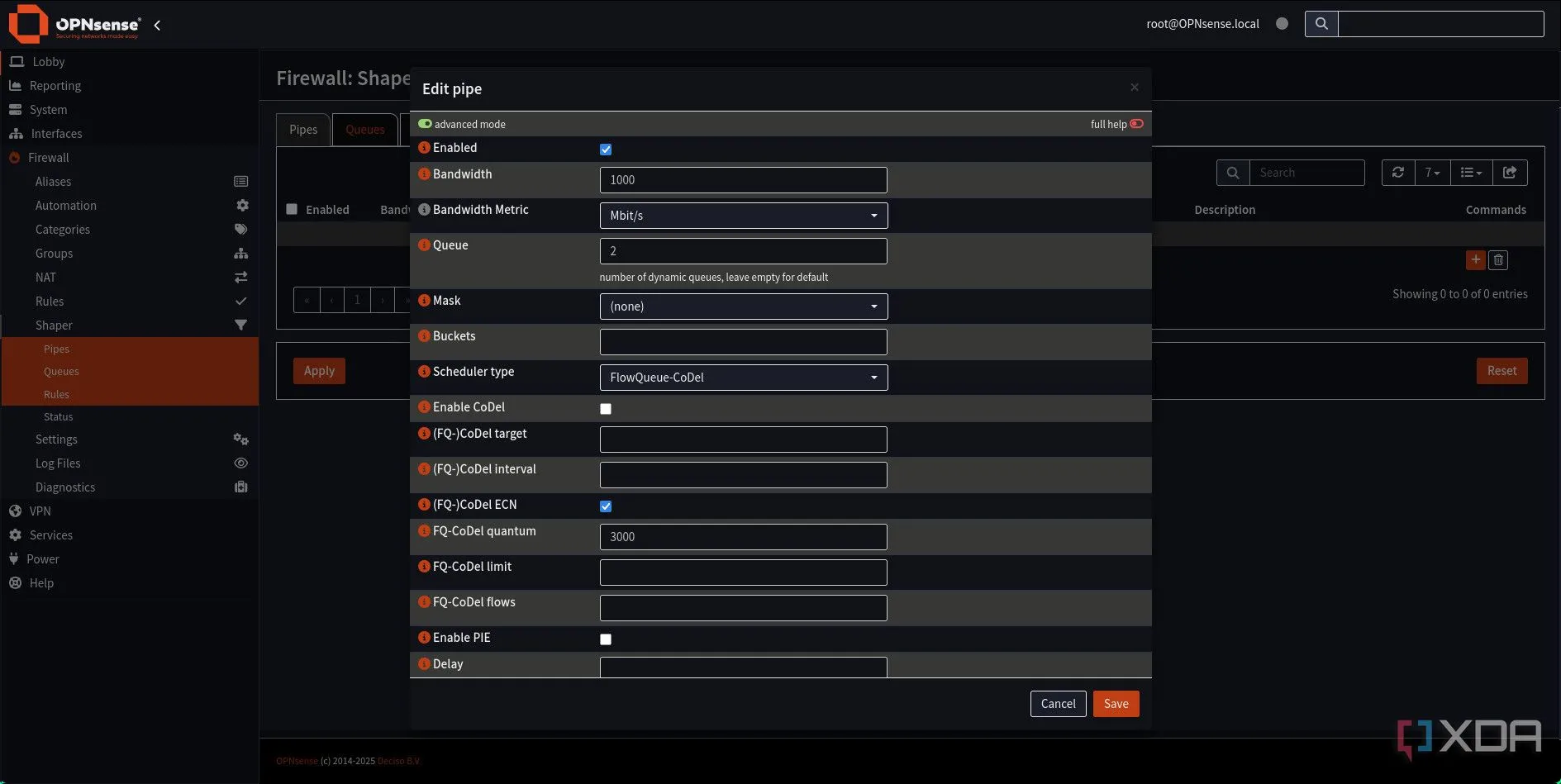

Ảnh chụp màn hình thêm Pipe Download cho Traffic Shaping trong OPNsense
- Nhấp Save (Lưu).
- Bây giờ, đến lượt đường dẫn upload. Nhấp vào biểu tượng +.
- Bật Advanced mode.
- Đặt Bandwidth bằng tốc độ upload của mạng bạn.
- Thay đổi Scheduler type thành “FlowQueue-CoDel”.
- Nhập “Upload” vào trường mô tả.
- Để các cài đặt khác mặc định và nhấp Save.

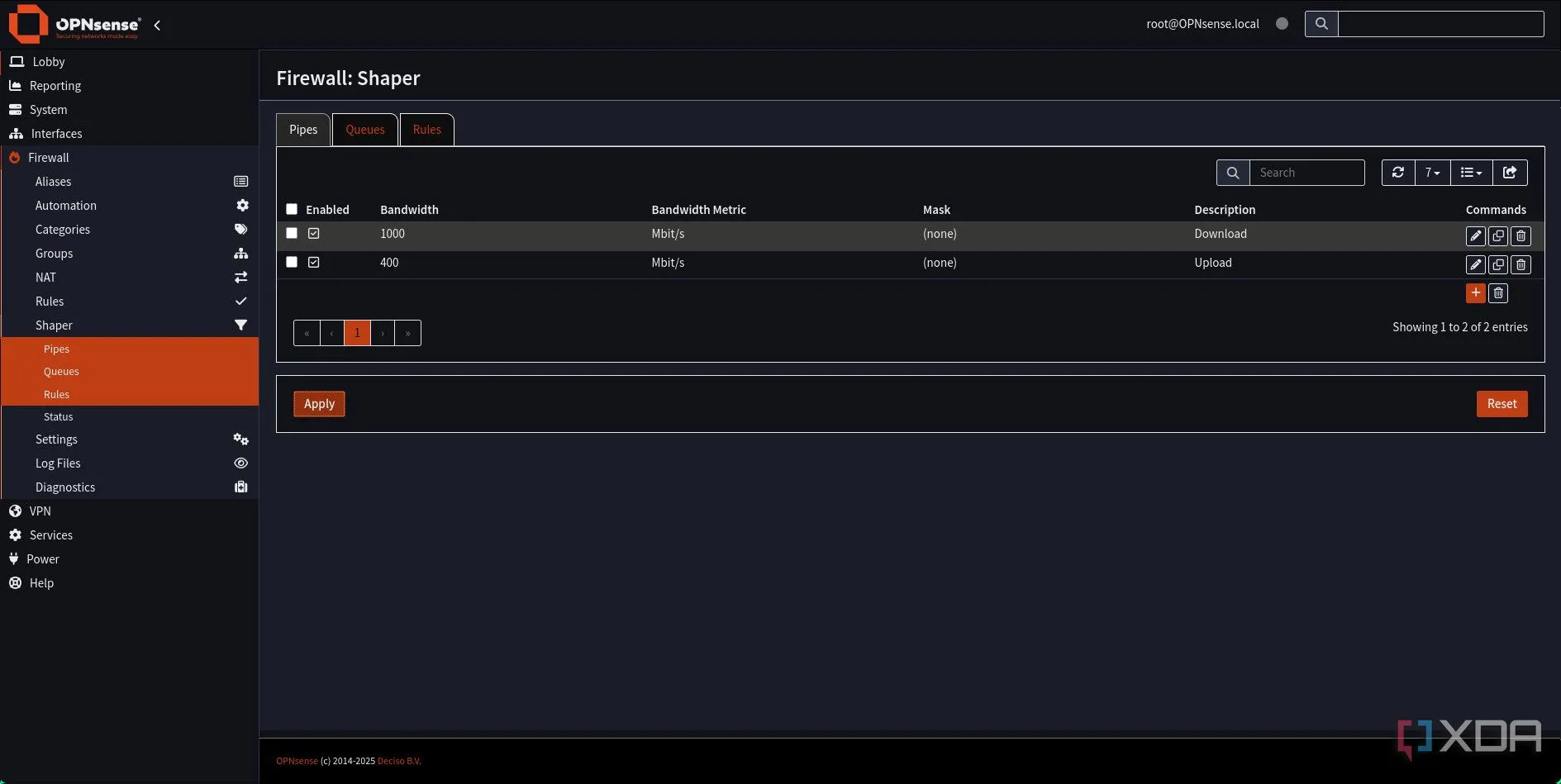

Danh sách các Pipes Download và Upload đã được thêm vào OPNsense Traffic Shaping
- Nhấp Apply (Áp dụng).
Bước 2: Tạo Queues (Hàng Đợi)
- Nhấp vào tab Queues.
- Nhấp vào biểu tượng +.
- Đặt Pipe thành “Download”.
- Thay đổi Mask thành “destination”.
- Bật CoDel.
- Nhập “Download Queue” vào trường mô tả.

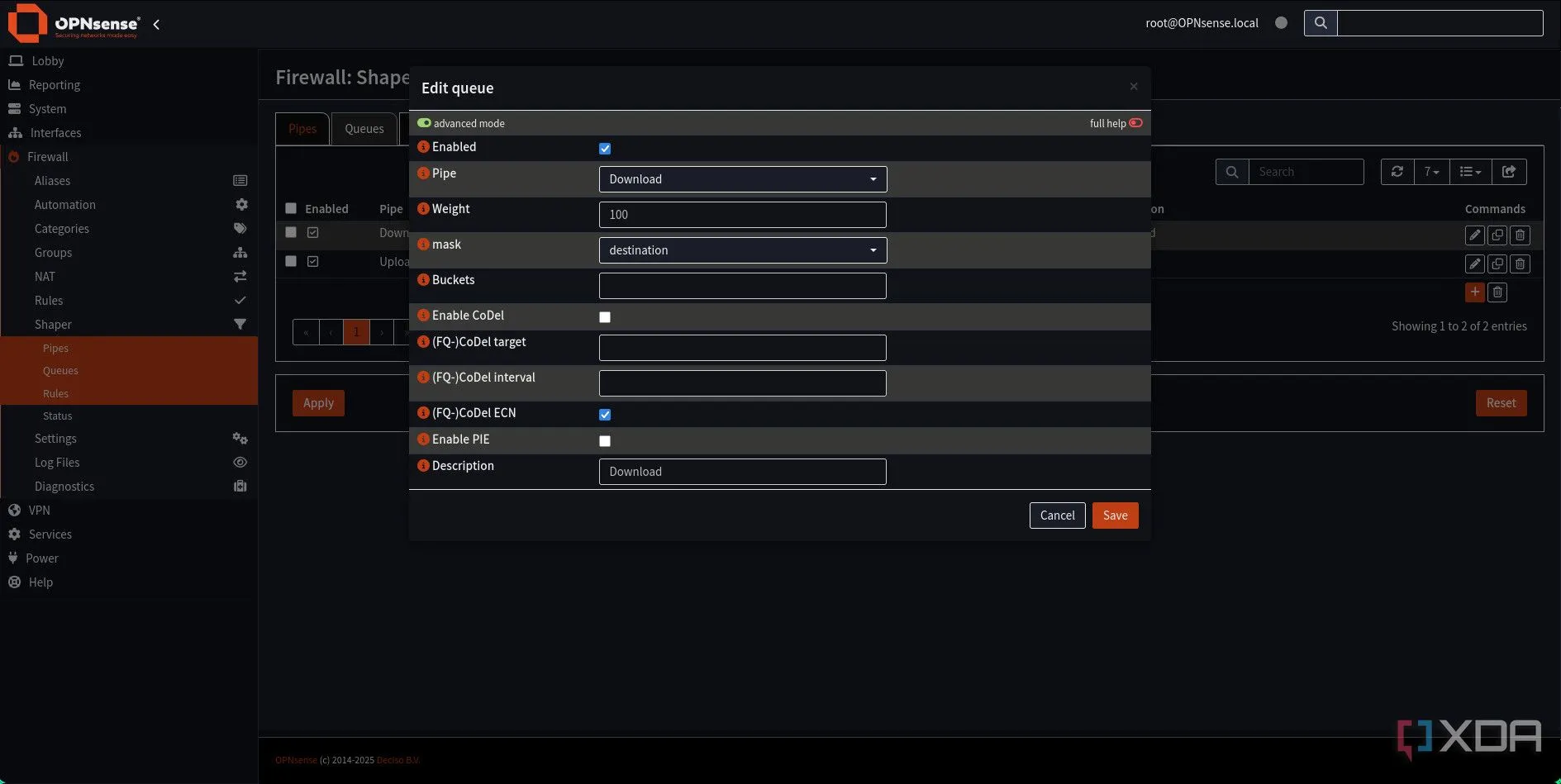

Ảnh chụp màn hình thêm hàng đợi Download Queue trong OPNsense Traffic Shaping
- Nhấp Save.
- Nhấp vào biểu tượng +.
- Đặt Pipe thành “Upload”.
- Thay đổi Mask thành “source”.
- Bật CoDel.
- Nhập “Upload Queue” vào trường mô tả.
Ảnh chụp màn hình thêm hàng đợi Upload Queue trong OPNsense Traffic Shaping
- Nhấp Save.
- Nhấp Apply.

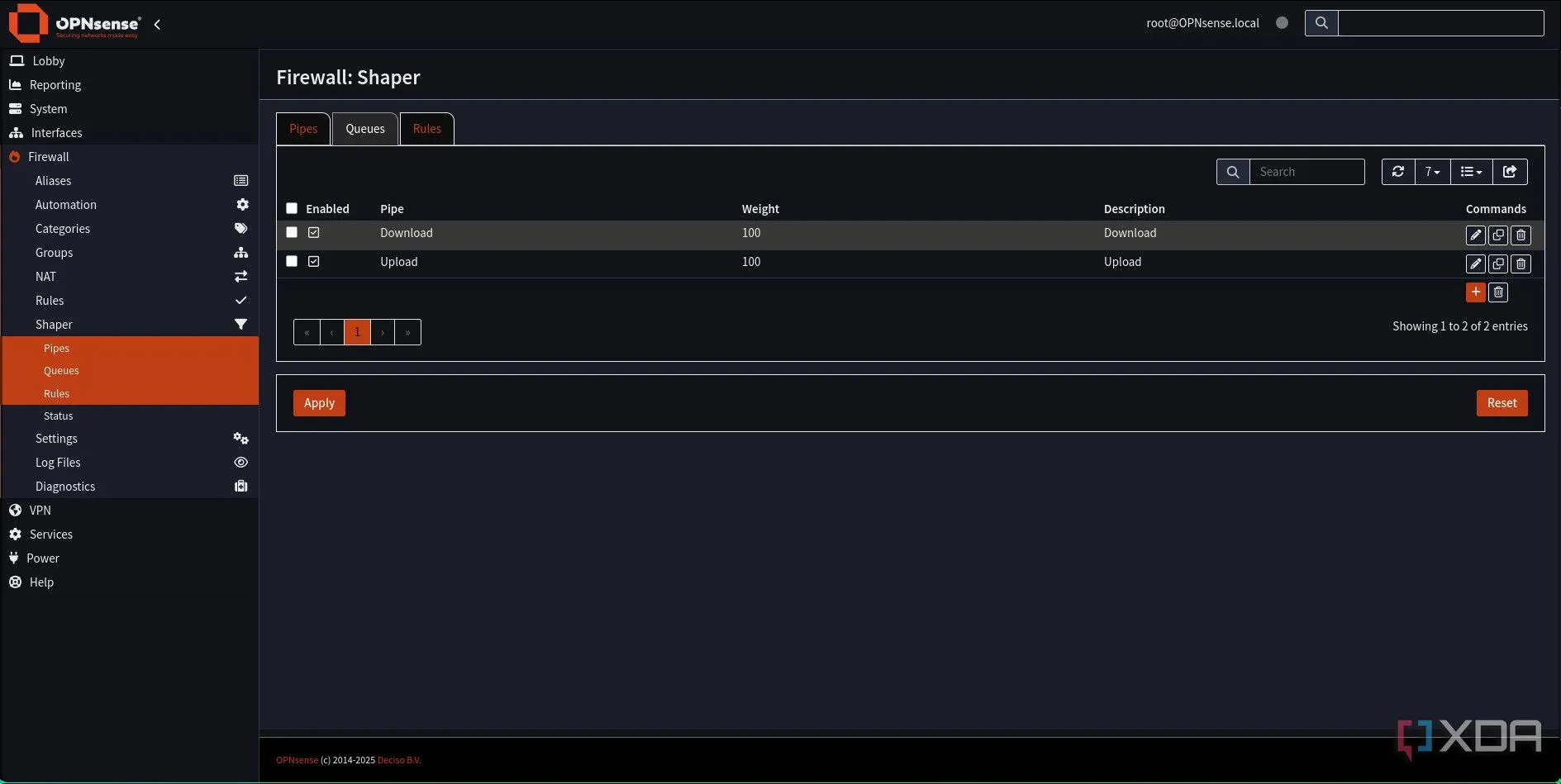

Danh sách các hàng đợi Download và Upload đã được thêm vào OPNsense Traffic Shaping
Bước 3: Áp Dụng Rules (Quy Tắc)
- Cuối cùng, nhấp vào tab Rules.
- Nhấp vào biểu tượng +.
- Thay đổi Direction (Hướng) thành “in”.
- Đặt Target (Mục tiêu) thành “Download Queue”.
- Nhập “Download Rule” vào trường mô tả.

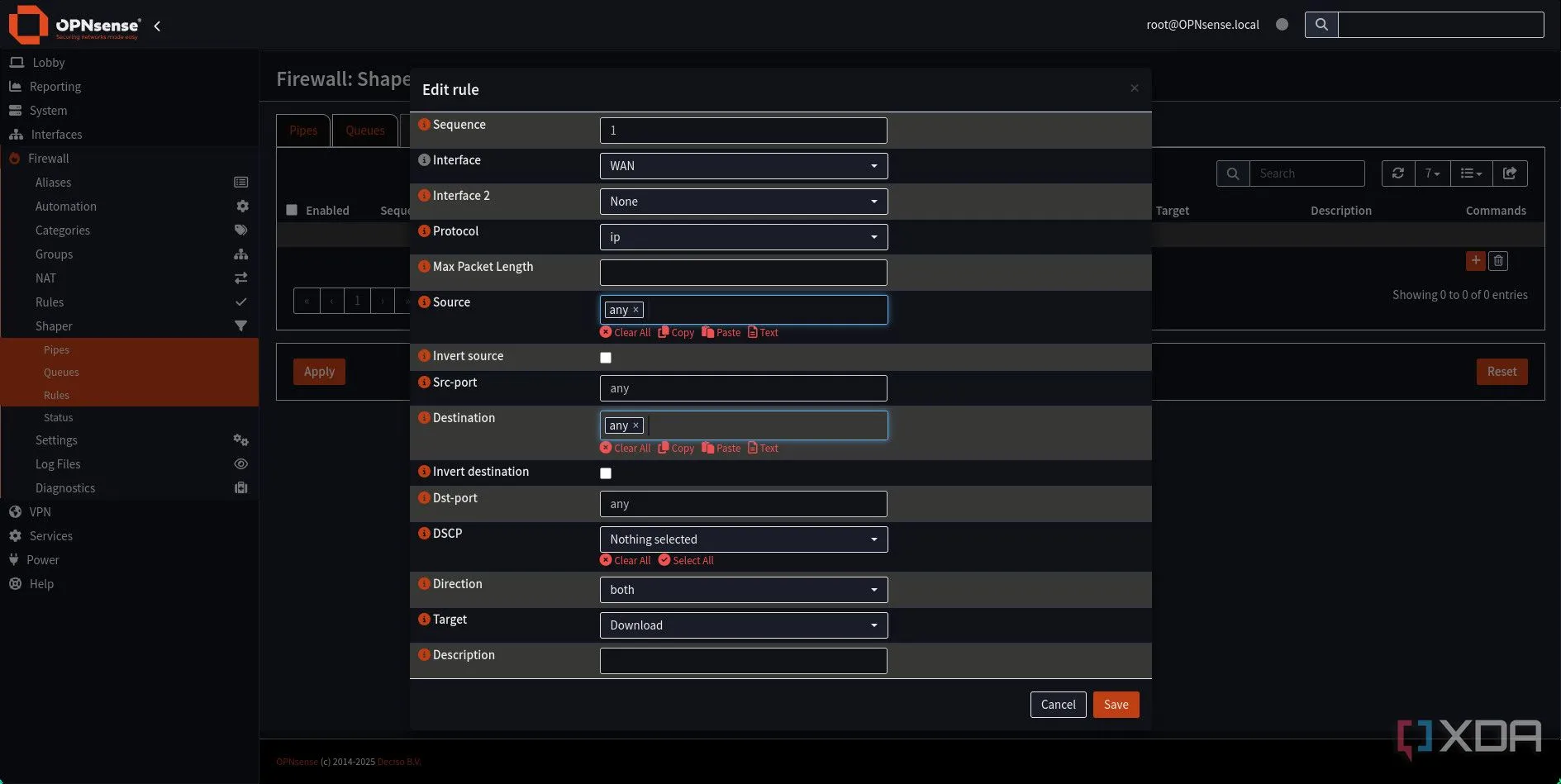

Ảnh chụp màn hình thêm quy tắc Download Rule cho Traffic Shaping trong OPNsense
- Nhấp Save.
- Nhấp vào biểu tượng +.
- Thay đổi Direction thành “out”.
- Đặt Target thành “Upload Queue”.
- Nhập “Upload Rule” vào trường mô tả.
- Nhấp Save.
OPNsense của bạn giờ đây đã chạy tính năng Traffic Shaping. Bạn có thể chạy lại kiểm tra bufferbloat để xem sự khác biệt đã được tạo ra. Trong trường hợp của tôi, có thể nhận thấy sự cải thiện tức thì về độ trễ với các lần truyền tải dữ liệu đang hoạt động, giảm đáng kể các giá trị trên toàn bộ hệ thống. Tôi không đạt được xếp hạng A+, nhưng mạng đã trở nên cực kỳ ổn định để chơi game, xem truyền thông và mọi nhu cầu sử dụng internet khác tại nhà. Phương pháp này là một giải pháp tổng thể hiệu quả.
Kết quả kiểm tra Bufferbloat hạng A+ sau khi cấu hình Traffic Shaping trên OPNsense
Mặc dù chúng ta chưa cấu hình bất kỳ ưu tiên cụ thể nào, tôi đã thấy những cải thiện đáng kể nhờ vào cơ chế hàng đợi FQ_CoDel. Với các đường dẫn (pipes) và hàng đợi (queues) đã được thiết lập, bạn có thể sử dụng các quy tắc (rules) để đặt ưu tiên cho các địa chỉ IP cụ thể, có thể được gán cho các thiết bị hoặc thậm chí là các dịch vụ được lưu trữ. Hãy nhớ tính đến các VLAN và mạng khách, vì chúng sẽ cần được xử lý riêng biệt trong cùng giao diện.
Thiết bị lưu trữ mạng Ugreen NAS, ví dụ về hệ thống mạng gia đình nâng cao
OPNsense thực sự là người bạn đồng hành tốt nhất của bạn trong thế giới mạng.
Kết Luận
OPNsense Traffic Shaping là một công cụ mạnh mẽ và dễ tiếp cận để nâng tầm trải nghiệm mạng gia đình của bạn. Từ việc loại bỏ hiện tượng bufferbloat khó chịu đến việc tối ưu hóa hiệu suất cho các tác vụ đòi hỏi độ trễ thấp như chơi game trực tuyến hay gọi video, tính năng này mang lại giá trị vượt trội. Bằng cách thiết lập các pipes, queues và rules cơ bản, bạn có thể thấy ngay sự cải thiện đáng kể về độ ổn định và phản hồi của mạng.
Đừng để đường truyền internet tốc độ cao của bạn bị kìm hãm bởi những vấn đề về quản lý lưu lượng. Hãy thử áp dụng hướng dẫn cấu hình OPNsense Traffic Shaping này và tự mình trải nghiệm sự khác biệt. OPNsense không chỉ là một tường lửa, mà còn là một trung tâm điều khiển mạng mạnh mẽ giúp bạn tối ưu hóa mọi khía cạnh của kết nối internet. Hãy bắt đầu khám phá và làm chủ mạng của bạn ngay hôm nay!
