Việc lắp ráp một bộ máy tính cá nhân (PC) có thể là một thử thách đáng kể, đặc biệt đối với những người mới bắt đầu. Ngay cả khi đi sâu vào hệ thống tản nhiệt, bạn cũng có thể bối rối giữa việc lựa chọn tản nhiệt khí truyền thống hay hệ thống tản nhiệt nước tất cả trong một (AIO). Nếu quyết định sử dụng tản nhiệt AIO và bắt đầu kết nối, bạn sẽ nhận thấy trên bo mạch chủ có thể có nhiều chân cắm SYS_FAN, một chân cắm CPU_FAN và một chân cắm AIO_PUMP. Mỗi loại chân cắm này có một vai trò và mục đích riêng biệt, việc hiểu rõ chúng là điều cần thiết để đảm bảo hệ thống hoạt động ổn định và tối ưu, đôi khi bạn cần tinh chỉnh trong BIOS tùy theo cấu hình của mình.
Phân biệt các chân cắm CPU FAN, SYS FAN và AIO PUMP trên Mainboard
Tưởng chừng giống nhau nhưng thực tế lại khác biệt
Các chân cắm trên bo mạch chủ được thiết kế để điều khiển các thành phần khác nhau trong PC của bạn. Đúng như tên gọi, bất kỳ chân cắm nào có hậu tố “_FAN” đều dành cho quạt tiêu chuẩn. Cụ thể, chân CPU_FAN được dùng để kết nối quạt làm mát gắn trên bộ tản nhiệt của CPU. Chân cắm này thường được liên kết với nhiệt độ của CPU, có nghĩa là khi nhiệt độ CPU tăng lên, bo mạch chủ có thể tăng công suất cấp cho quạt để tăng tốc độ quay, đảm bảo hiệu quả làm mát. Trên một số bo mạch chủ đời cũ, CPU_FAN thậm chí có thể là chân cắm quạt duy nhất cho phép điều chỉnh RPM (số vòng quay mỗi phút).
Trong khi đó, SYS_FAN (System Fan) thường được sử dụng cho các quạt case, chịu trách nhiệm tạo luồng khí lưu thông bên trong vỏ máy tính. Chúng giúp đưa khí mát vào và đẩy khí nóng ra, duy trì nhiệt độ tổng thể của hệ thống.

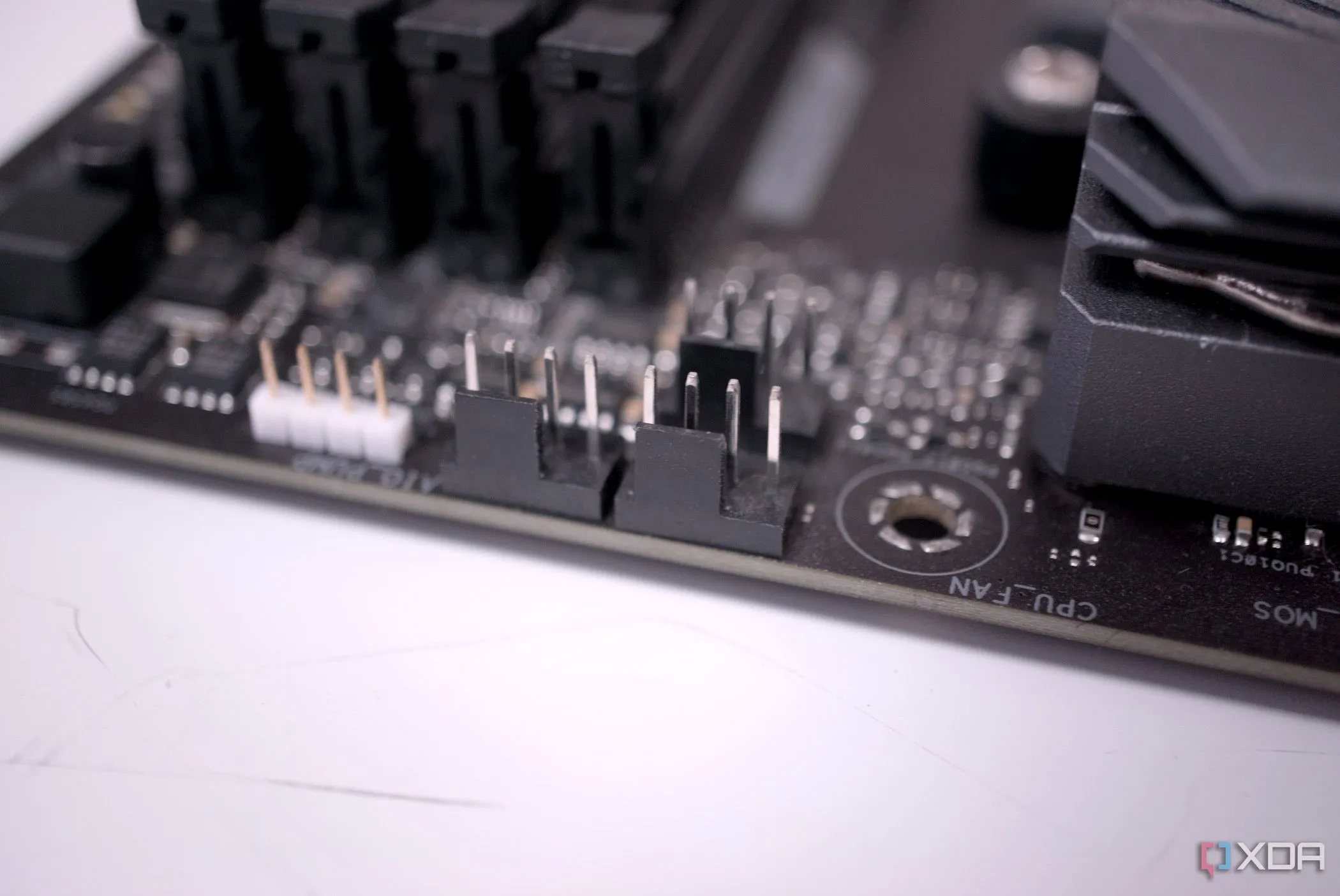

Chân cắm CPU FAN trên bo mạch chủ Asus ROG Strix X570-E Gaming
Chân cắm AIO_PUMP lại có cách sử dụng khác biệt, và một số bộ tản nhiệt AIO thậm chí không sử dụng chúng hoàn toàn. Chức năng chính của nó là cấp nguồn cho bơm (pump) trong bộ tản nhiệt nước để chất lỏng làm mát có thể luân chuyển liên tục. Các bơm này thường hoạt động ở công suất tối đa để đảm bảo dòng chảy ổn định. Điều này có nghĩa là nếu bạn cắm một quạt thông thường vào chân AIO_PUMP, khả năng cao nó sẽ chạy ở tốc độ tối đa liên tục, gây ra tiếng ồn không cần thiết và không hiệu quả cho quạt. Tuy nhiên, cũng có một số bo mạch chủ cho phép điều chỉnh công suất của chân PUMP, nhưng nhìn chung, không có lý do gì để sử dụng chân PUMP cho một chiếc quạt.
Thông thường, bạn sẽ cắm bơm của bộ tản nhiệt AIO vào chân AIO_PUMP và quạt gắn trên radiator của bộ tản nhiệt đó vào chân CPU_FAN. Tuy nhiên, có những trường hợp đặc biệt; ví dụ, với Corsair H100i Elite Capellix, bộ tản nhiệt này đi kèm với một bộ điều khiển quạt riêng. Dây cáp duy nhất từ bộ tản nhiệt cắm vào bo mạch chủ sẽ kết nối với CPU_FAN và được sử dụng để giám sát trạng thái của bơm. Một số bo mạch chủ có thể không khởi động được nếu chân CPU_FAN trống, trong khi những bo mạch chủ khác có thể yêu cầu bạn truy cập BIOS để tắt kiểm tra CPU_FAN, đảm bảo máy tính có thể khởi động bình thường. Phương pháp mà Corsair sử dụng giúp tránh cả hai vấn đề này.
Tóm lại, tất cả các chân cắm FAN trên bo mạch chủ đều phục vụ mục đích luân chuyển luồng khí. Mặc dù các đầu nối có thể trông giống nhau và có thể cắm lẫn vào nhau, điều đó không có nghĩa là bạn nên cắm dây cáp vào bất kỳ vị trí nào một cách ngẫu nhiên, vì mỗi chân đều có một mục đích cụ thể. Chân PUMP được thiết kế riêng cho các bơm làm mát và bạn không nên sử dụng nó cho quạt case trừ khi bạn hoàn toàn không còn lựa chọn nào khác, vì quạt sẽ chạy hết tốc độ.
Khi nào cần đến bộ điều khiển quạt (Fan Controller)?
Không phải ai cũng cần nhưng là giải pháp hữu hiệu
Nếu bạn đang hết các chân cắm FAN trên bo mạch chủ và cần thêm quạt cho hệ thống, giải pháp tốt nhất có thể là đầu tư vào một bộ điều khiển quạt (fan controller). Đây là một thiết bị phần cứng riêng biệt được thiết kế để quản lý tất cả các quạt trong PC của bạn. Thông thường, sẽ có một phần mềm đi kèm để bạn có thể cài đặt và điều chỉnh các chế độ điều khiển quạt một cách dễ dàng. Ví dụ, Corsair iCUE Commander Core là một trong những lựa chọn phổ biến, và có rất nhiều tùy chọn thay thế khác hỗ trợ nhiều loại phần cứng đa dạng.
Hệ thống quạt case Lian Li UNI SL-INFI120 được lắp đặt trong vỏ máy tính
Mặc dù bộ điều khiển quạt không thực sự cần thiết cho hầu hết người dùng, nhưng nó trở thành một khoản đầu tư đáng giá trong trường hợp bo mạch chủ của bạn không còn chân cắm quạt trống. Tuy nhiên, tôi thường không khuyến nghị mua bộ điều khiển quạt trừ khi thực sự cần thiết. Chúng có thể làm tăng thêm độ phức tạp cho quá trình lắp ráp PC của bạn và sẽ yêu cầu bạn phải nối lại dây của các quạt hiện có vào bộ điều khiển này. Dù có ưu điểm là mang lại khả năng kiểm soát hệ thống tản nhiệt PC chi tiết hơn đáng kể, nhưng hầu hết người dùng đơn giản là không cần đến mức độ kiểm soát đó.
Bước đầu tiên luôn là hiểu rõ nơi cần cắm từng thành phần trên bo mạch chủ. Sau khi mọi thứ đã được kết nối, bạn có thể quyết định xem có cần thực hiện khoản đầu tư bổ sung này hay không. Nếu bạn muốn kiểm soát quạt một cách chi tiết hơn mà không cần phần cứng bổ sung, ứng dụng Fan Control là một lựa chọn tuyệt vời để cung cấp cho bạn chính xác những gì bạn cần thông qua phần mềm.
Kết luận
Việc hiểu rõ chức năng của từng chân cắm CPU_FAN, SYS_FAN và AIO_PUMP trên bo mạch chủ là vô cùng quan trọng để xây dựng một hệ thống PC hoạt động ổn định và hiệu quả, đặc biệt khi sử dụng tản nhiệt nước AIO. Việc kết nối đúng vị trí không chỉ đảm bảo hiệu suất làm mát tối ưu mà còn tránh được các lỗi khởi động hoặc hoạt động không mong muốn. Trong trường hợp bo mạch chủ thiếu chân cắm, bộ điều khiển quạt là một giải pháp hữu ích, nhưng hãy cân nhắc kỹ nhu cầu thực tế trước khi đầu tư. Luôn ưu tiên việc tìm hiểu và kết nối đúng cách ngay từ đầu để có trải nghiệm sử dụng PC tốt nhất.
