Khi hệ thống mạng tại nhà hoặc văn phòng của bạn ngày càng mở rộng, việc quản lý các thiết bị mạng trở nên phức tạp hơn bao giờ hết. Có thể bạn đã tăng số lượng thiết bị có dây trong mạng, hoặc bổ sung các switch mạng quản lý (managed switch) để phân chia ngôi nhà thành các VLAN nhằm quản lý dễ dàng và tăng cường bảo mật. Vấn đề đặt ra là làm thế nào để luồng dữ liệu VLAN đã được gắn thẻ (tagged VLAN traffic) đến được các thiết bị cuối trong mạng một cách hiệu quả?
Bạn có thể thiết lập các quy tắc VLAN trên từng cổng của các switch trung gian, nhưng có một cách tốt hơn và đơn giản hơn nhiều. Đó chính là VLAN Trunking. Về cơ bản, VLAN Trunking cho phép luồng dữ liệu VLAN đã được gắn thẻ đi qua các cổng của switch một cách minh bạch, mà không cần xử lý các quy tắc VLAN tại đó. Dữ liệu sẽ được chuyển tiếp đến switch đích, nơi các quy tắc VLAN đã được định cấu hình. Việc thiết lập VLAN Trunking tương đối đơn giản và sẽ giúp bạn tiết kiệm rất nhiều công sức cũng như tránh đau đầu về lâu dài.
Cận cảnh một switch mạng quản lý 10GbE, thiết bị cốt lõi cho VLAN Trunking
Những Gì Bạn Cần Để Thiết Lập VLAN Trunking
VLAN Trunking là một phần không thể thiếu của bất kỳ switch mạng quản lý nào. Điều duy nhất bạn thực sự cần là cuốn sách hướng dẫn sử dụng của switch để tìm ra trang quản trị (administration GUI) chứa tính năng này. Tuy nhiên, để tính năng này hoạt động hiệu quả, bạn sẽ cần tối thiểu ba switch mạng quản lý, tất cả được kết nối với nhau bằng cáp Ethernet. Bạn sẽ thiết lập VLAN Trunking trên (các) thiết bị trung gian trong chuỗi kết nối.

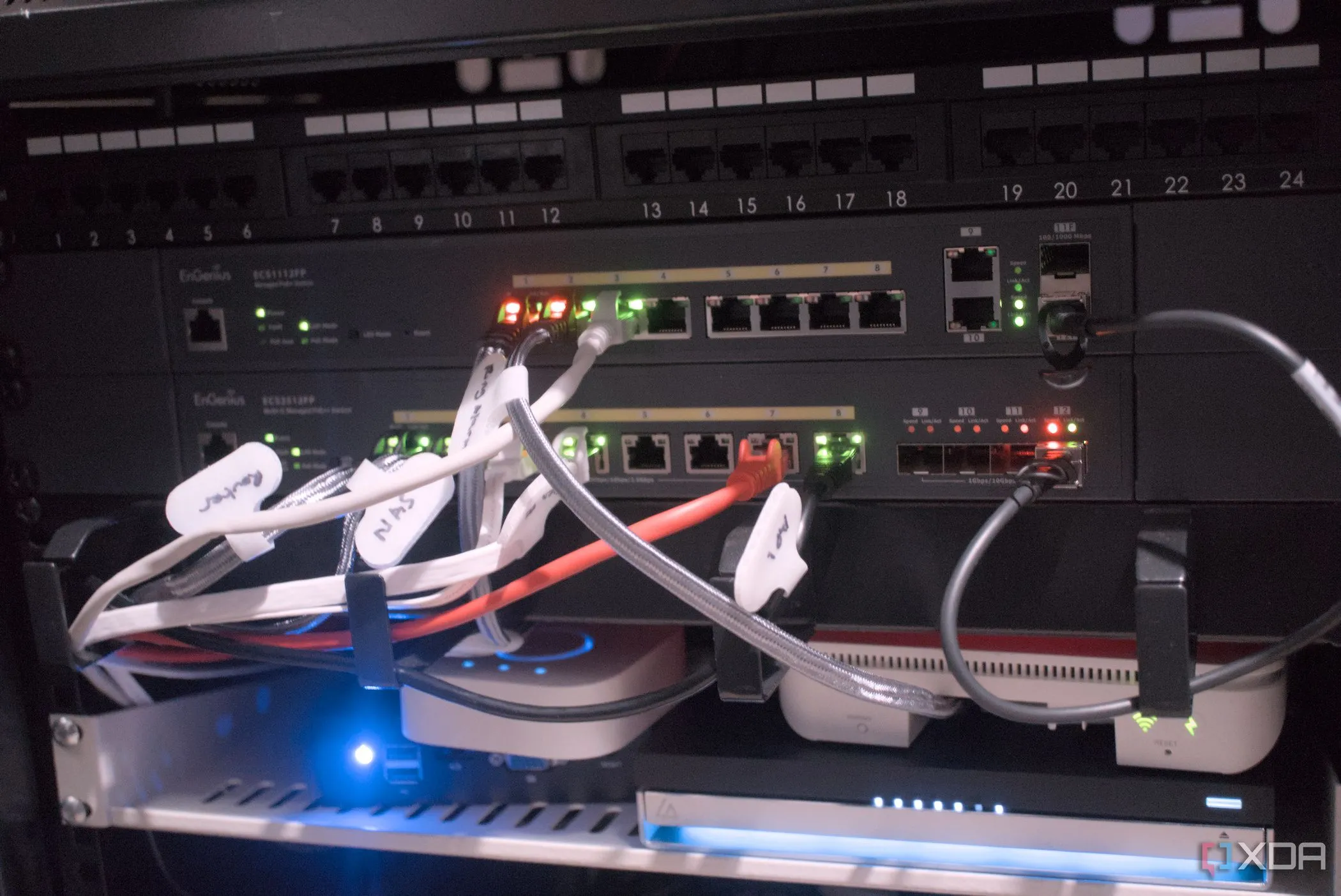

Tủ mạng chứa nhiều switch mạng quản lý, biểu tượng cho hệ thống mạng cần VLAN Trunking
Để bắt đầu, bạn cần chuẩn bị:
- Switch quản lý có ít nhất hai cổng trống để thiết lập đường trunk.
- Quyền truy cập quản trị (Admin access) vào switch mạng quản lý.
- Sách hướng dẫn sử dụng của switch, đặc biệt nếu bạn chưa quen với bố cục giao diện của nó.

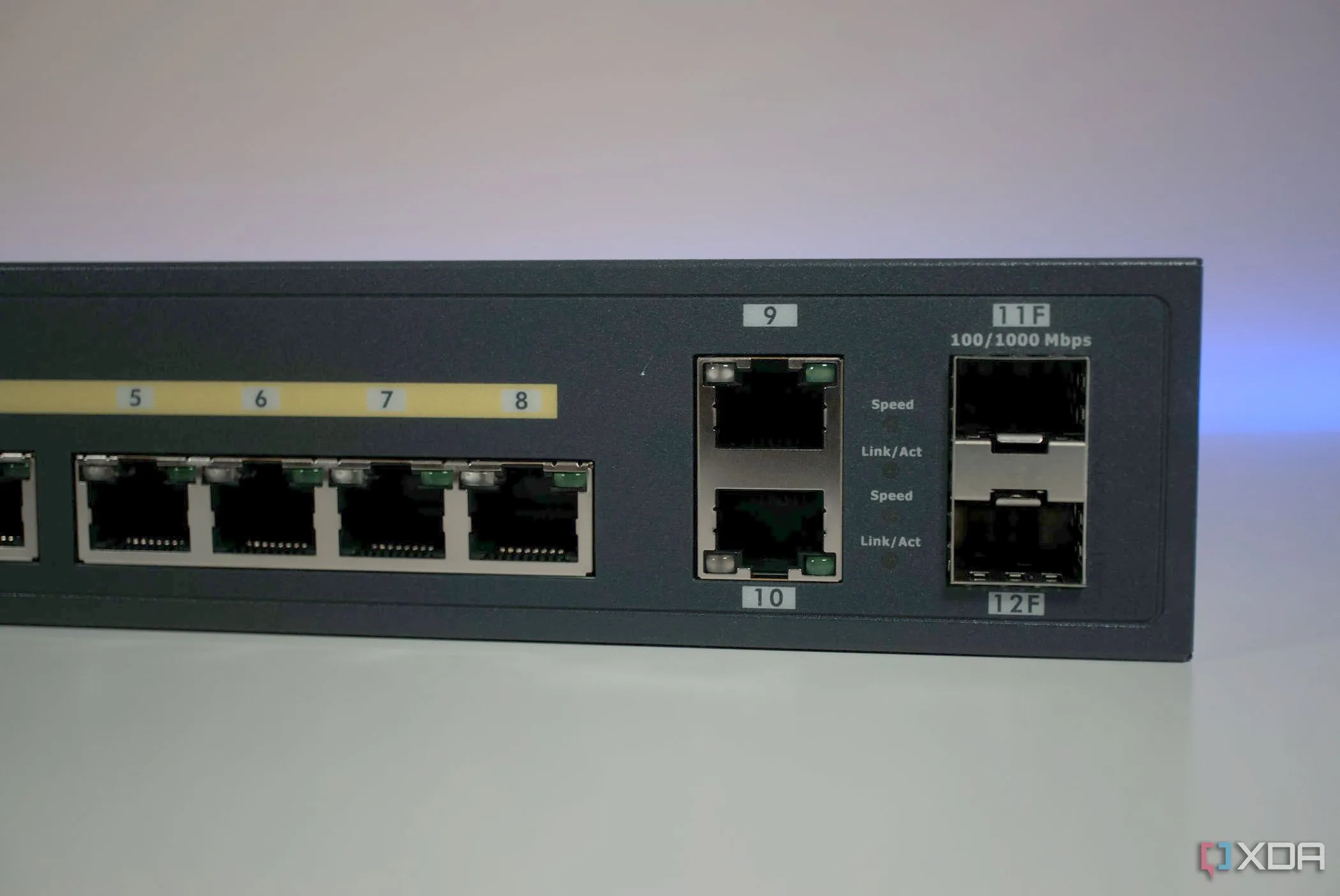

Switch EnGenius ECS112FP với các cổng uplink, minh họa một thiết bị switch quản lý tiêu biểu
Hướng Dẫn Cài Đặt VLAN Trunking Từng Bước
Cổng vào cho việc quản lý mạng dễ dàng khi làm việc với nhiều switch quản lý
VLAN Trunking là một trong những tính năng nhanh nhất để thiết lập trên bất kỳ switch quản lý nào. Nếu bạn đã từng thiết lập các VLAN trước đây, bạn sẽ biết những trang quản trị nào cần truy cập. Sau khi vào các trang thiết lập VLAN, hãy tìm tùy chọn VLAN Trunking, thường sẽ nằm cạnh mỗi cổng trên switch quản lý mà bạn đang đăng nhập.
Cần lưu ý rằng chế độ trunking mặc định thường có trên các switch không quản lý (unmanaged switch), cho phép chuyển tiếp lưu lượng đến thiết bị tiếp theo được kết nối. Tuy nhiên, không phải mọi switch không quản lý đều sẽ chuyển tiếp “VLAN Frames” một cách chính xác. Do đó, tốt nhất bạn nên sử dụng switch quản lý trên toàn bộ mạng nếu bạn đang triển khai các VLAN.

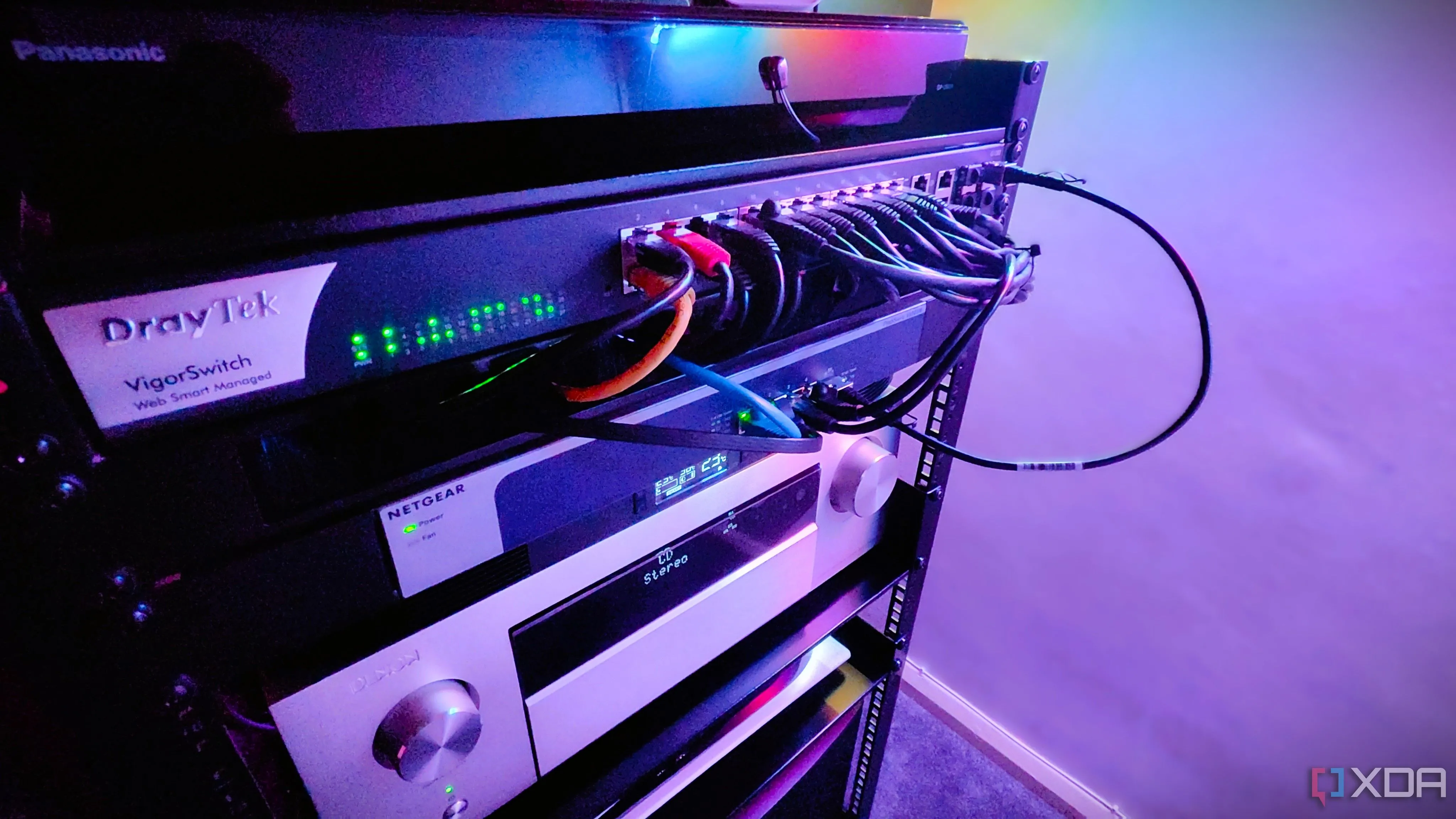

Chi tiết các cổng trên một switch mạng trong tủ rack, nơi thiết lập VLAN Trunking
Ví dụ, trên switch quản lý Zyxel mà tôi sử dụng trong phòng lab tại nhà, tính năng VLAN Trunking được tìm thấy trên trang quản trị sau:
SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

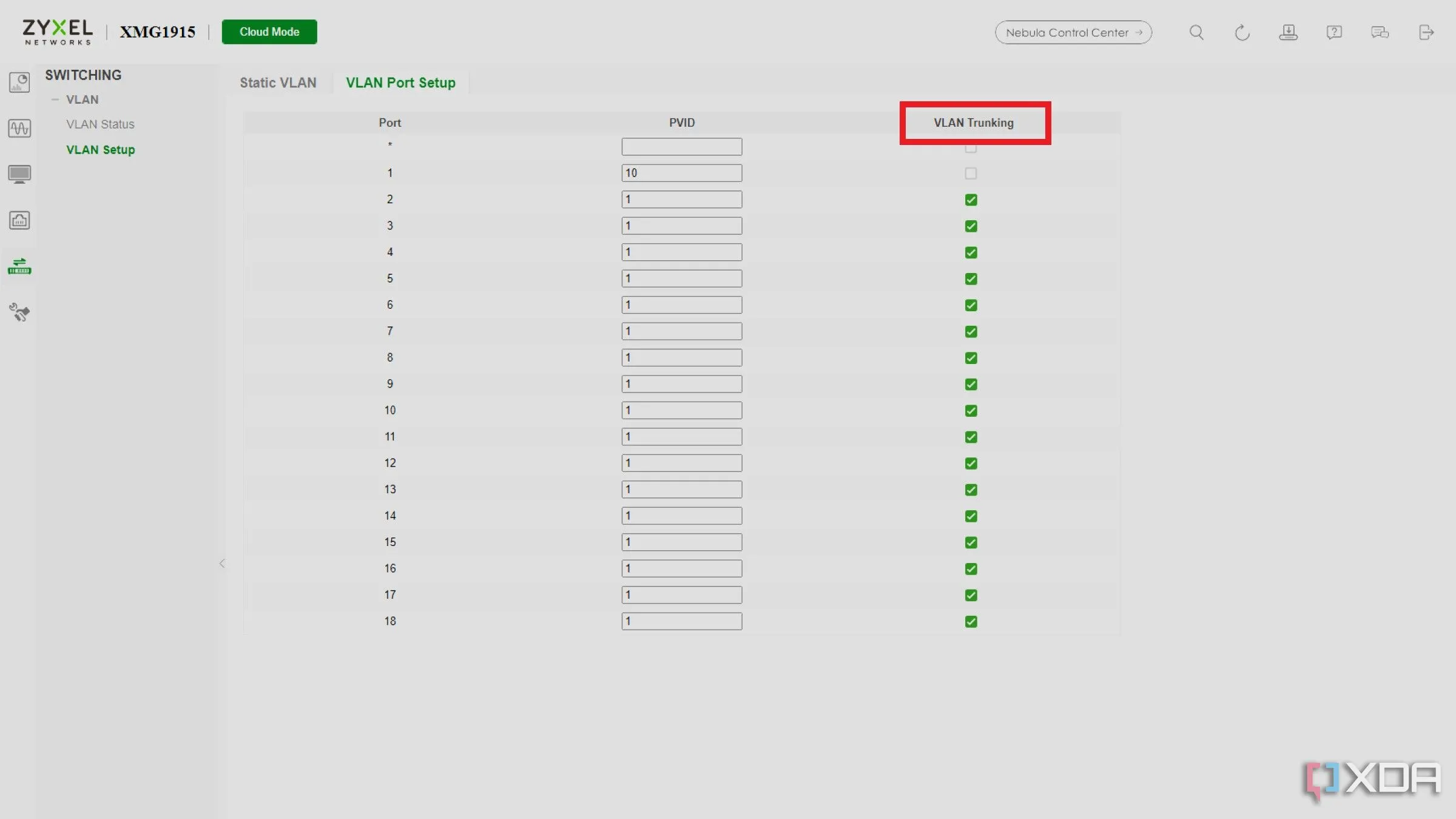

Ảnh chụp màn hình giao diện quản trị switch Zyxel, hiển thị tùy chọn VLAN Trunking được đánh dấu
Mỗi cổng trên switch sẽ có tùy chọn để bật hoặc tắt VLAN Trunking. Bạn nên chỉ kích hoạt tính năng này cho các cổng được sử dụng làm liên kết trunk (trunk link), tức là các cổng kết nối các thiết bị cuối với nhau hoặc giữa các switch trung gian. Nếu không, tất cả các quy tắc VLAN mà bạn đã thiết lập sẽ không được tuân thủ, vì chế độ trunking cho phép tất cả lưu lượng đi qua cho đến khi nó đến VLAN đích.
Điều này có nghĩa là bạn sẽ thiết lập nó trên một cổng ở mỗi switch cuối, và hai cổng trên mỗi switch trung gian: một cổng đến từ một thiết bị cuối và cổng còn lại đi về phía thiết bị cuối dự định. Bạn cũng có thể cấu hình những VLAN nào được phép sử dụng cổng trunk, giúp tăng cường khả năng phân đoạn mạng (segmentation) và bảo mật.

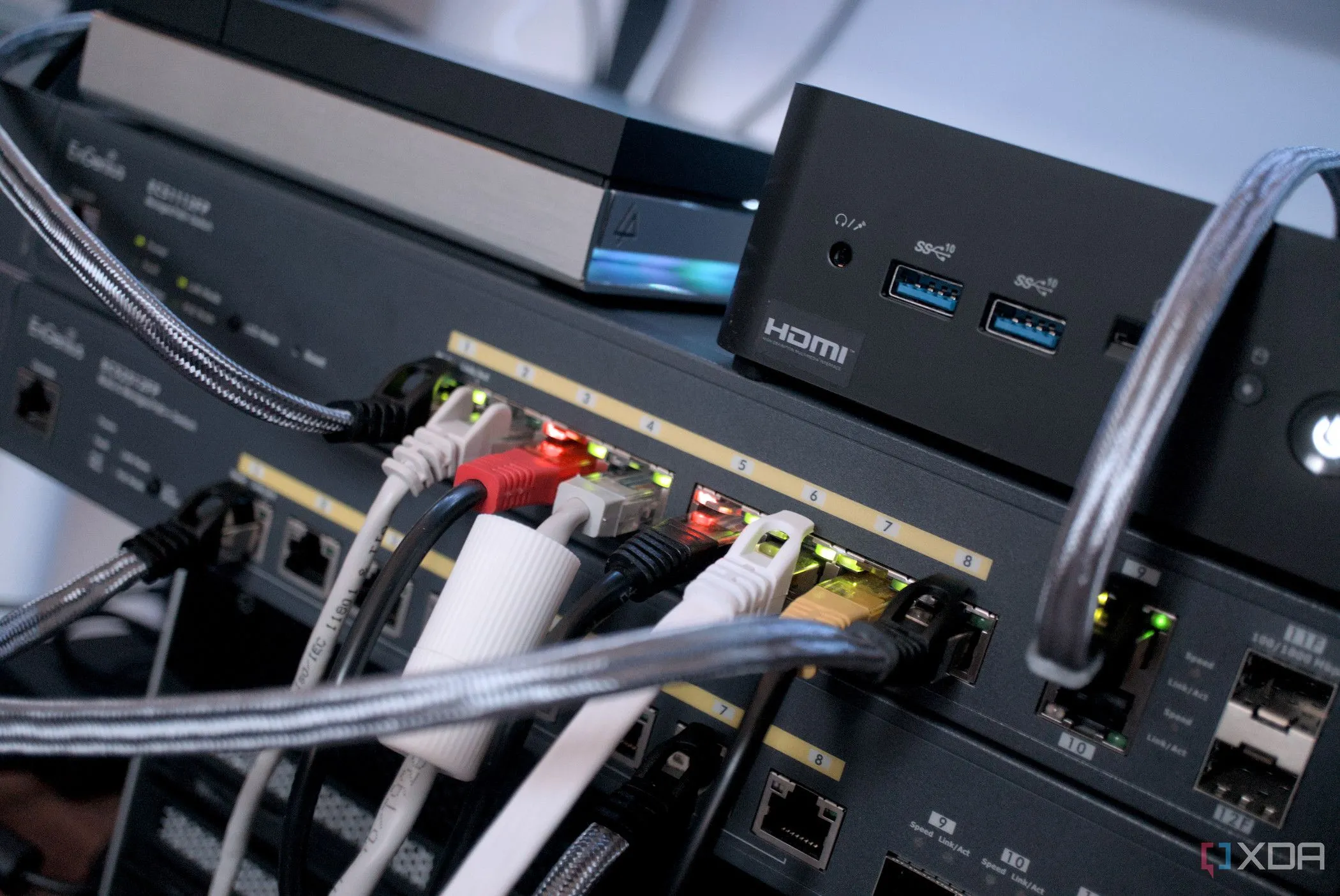

Hệ thống mạng gia đình với switch, router và thiết bị NAS, hưởng lợi từ việc phân đoạn VLAN
Lợi Ích Vượt Trội Của VLAN Trunking Trong Quản Lý Mạng
Một từ duy nhất: Đơn giản hóa
VLAN Trunking cho phép dữ liệu từ các VLAN khác nhau đi qua mạng một cách minh bạch, đến được các thiết bị cuối mà nó hướng tới, mà không làm tăng tải cho các thiết bị mạng trung gian. Tính năng này còn mang lại nhiều lợi ích đáng kể khác, bao gồm:
- Nâng cao khả năng mở rộng mạng: Giảm sự phức tạp trong các kết nối vật lý giúp mạng của bạn dễ quản lý và phát triển hơn.
- Tối ưu hóa lưu lượng: Cho phép phân đoạn và ưu tiên lưu lượng mạng, đảm bảo các ứng dụng quan trọng có đủ băng thông.
- Đơn giản hóa hạ tầng: Giảm yêu cầu về phần cứng và độ phức tạp của các bộ quy tắc trên các switch mạng quản lý của bạn.
Sơ đồ minh họa hoạt động của VLAN Trunking trên thiết bị Zyxel, giúp đơn giản hóa quản lý mạngNguồn: Zyxel
VLAN Trunking cũng là phương pháp tốt nhất (best practice) trong môi trường doanh nghiệp, điều này giúp kinh nghiệm quản lý mạng tại nhà của bạn trở thành kỹ năng thực tế có giá trị trong công việc.
Thiết lập VLAN Trunking biến các cấu hình mạng phức tạp trở nên dễ dàng
Việc đưa lưu lượng VLAN giữa hai thiết bị cuối thoạt nhìn có vẻ là một quá trình thiết lập phức tạp. Tuy nhiên, với VLAN Trunking, bạn có thể đơn giản hóa mọi thứ chỉ bằng một liên kết trunk duy nhất. Điều này giúp tiết kiệm thời gian thiết lập, giảm chi phí phần cứng, số lượng cáp Ethernet cần chạy và đơn giản hóa cuộc sống của bạn. Chỉ mất vài phút để cài đặt và bạn sẽ có một thiết kế mạng đơn giản hơn, hiệu quả hơn.
Với những lợi ích rõ ràng về hiệu quả, bảo mật và khả năng quản lý, việc áp dụng VLAN Trunking là một quyết định thông minh cho bất kỳ ai đang tìm cách tối ưu hóa hệ thống mạng của mình. Hãy thử triển khai VLAN Trunking ngay hôm nay để trải nghiệm sự khác biệt mà nó mang lại cho hệ thống mạng của bạn!
